数字示波器

MSO/DS7000 系列

MSO/DS7000系列数字示波器采用RIGOL”凤凰座“核心技术平台及UltraVision II代技术的中端示波器。

数据手册

申请试用

产品资料

立即购买
在线咨询一下
起步价
¥19800(含税)

500MHz

带宽

10GSa/s

最高实时采样率

4

模拟通道数

500Mpts(opt.)

最大存储存储深度

600,000 wfms/s

最高波形捕获率
特点
型号
软件&固件
探头
升级与配件
手册
FEATURES

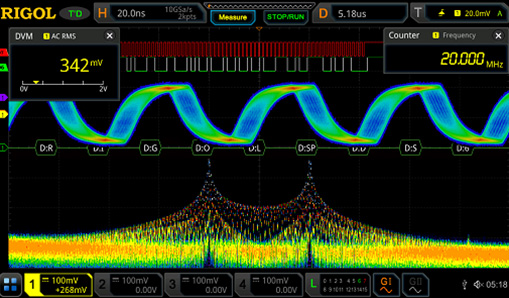

7合1产品设计

通过逻辑探头，任意波发生器和串行总线解码选件，MSO7000系列将所有7种仪器集于一身。解决任何嵌入式设计挑战，无论您是需要模拟波形，捕获高速信号，验证电力等级，监控频谱，解码串行通信，监控并行总线，还是计算脉冲，MSO7000都可以快速轻松地移动仪器功能之间全部来自1个整合界面。

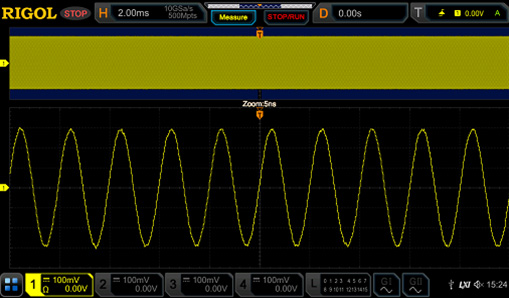

500Mpts保证超高采样率，针对复杂信号找寻特殊的波形问题

7000系列示波器提供了500Mpts的存储深度，保证了高采样率的实用性。7000系列同时提供了完整的搜寻、查找以及波形录制的功能，提高了存储深度的价值。

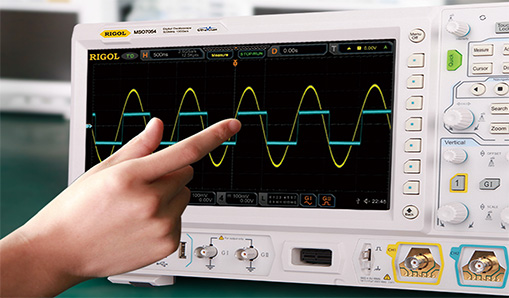

10.1英寸多点触控电容屏

10.1英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验。

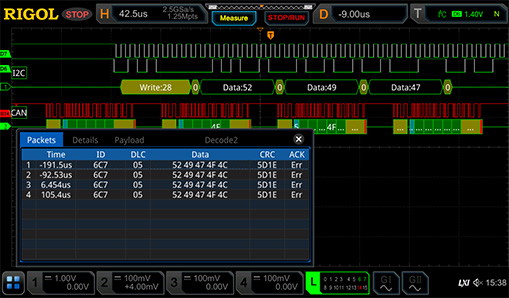

丰富的触发和协议解码

提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件，同时支持4个串行总线解码。

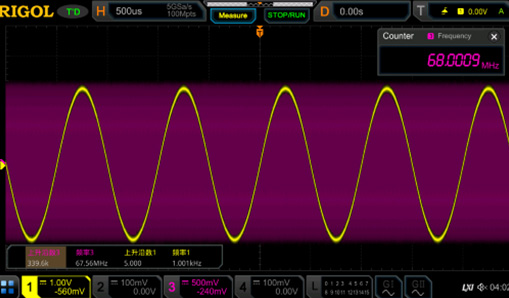

硬件全内存自动测量

同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有339.6k个上升沿的波形中测得准确的频率值。

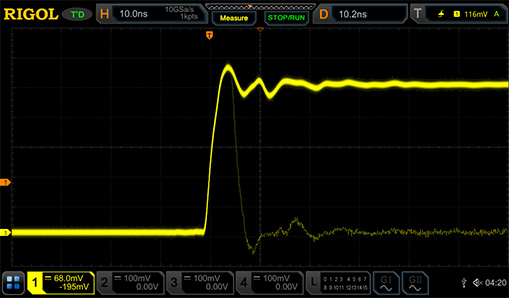

超过600kwfms/s波形捕获率

通过600,000wfms/s 的波形捕获率，可以有效减少死区时间，更容易发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。

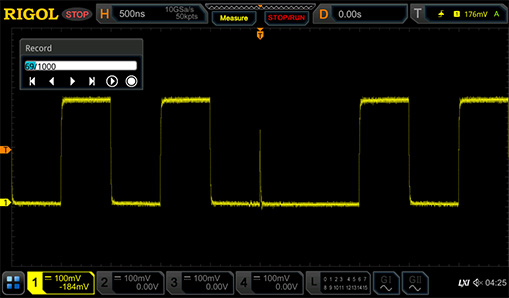

45万帧硬件波形录制

45万帧硬件实时波形不间断录制和回放，允许用户以足够的时间仔细查看和分析录制的每一段波形。

  • 型号
    模拟带宽
    模拟通道数
    最高实时采样率
    最大存储深度
    最高波形捕获率
    数字通道
    内置信号源
    价格
    对比
  • MSO7054
    500MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    16
    2CH

    ¥89800(含税)

    立即购买

  • MSO7034
    350MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    16
    2CH

    ¥64800(含税)

    立即购买

  • MSO7024
    200MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    16
    2CH

    ¥38800(含税)

    立即购买

  • MSO7014
    100MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    16
    2CH

    ¥29800(含税)

    立即购买

  • DS7054
    500MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    -
    -

    ¥79800(含税)

    立即购买

  • DS7034
    350MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    -
    -

    ¥54800(含税)

    立即购买

  • DS7024
    200MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    -
    -

    ¥28800(含税)

    立即购买

  • DS7014
    100MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    -
    -

    ¥19800(含税)

    立即购买

用户手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • MSO7000用户手册
    MSO7000用户手册
  • V1.0
  • 2021-11-01
  • PDF
  • MSO7000快速指南
    MSO7000快速指南
  • V1.0
  • 2021-12-01
  • PDF
数据手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • MSO7000数据手册
    MSO7000数据手册
  • V1.1
  • 2021-11-01
  • PDF
编程手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • MSO7000编程手册
    MSO7000编程手册
  • V1.0
  • 2021-11-01
  • PDF
开源声明
  • 名称
  • 版本
  • 发布时间
  • 下载
  • MSO&DS7000/8000 Open Source Acknowledgment
    MSO&DS7000/8000 Open Source Acknowledgment
  • V1.0
  • 2021-11-01
  • PDF
带宽升级
型号
描述
价格
DS7000-BW2T5
200M到500M带宽升级选件
¥ 51680(含税)
DS7000-BW3T5
350M到500M带宽升级选件
¥ 25680(含税)
DS7000-BW2T3
200M到350M带宽升级选件
¥ 26680(含税)
DS7000-BW1T5
100M到500M带宽升级选件
¥ 60680(含税)
DS7000-BW1T3
100M到350M带宽升级选件
¥ 35680(含税)
DS7000-BW1T2
100M到200M带宽升级选件
¥ 9280(含税)
功能升级
型号
描述
价格
DS7000-BND
Bundle选件
¥ 13980(含税)
MSO7000-AWG
双通道25MHz任意波形发生器
¥ 3680(含税)
DS7000-PWR
内置电源分析选件
¥ 5980(含税)
DS7000-AERO
MIL-STD 1553串行总线触发和分析
¥ 5980(含税)
DS7000-AUDIO
I2S总线触发和分析选件
¥ 5980(含税)
DS7000-FLEX
FlexRay总线触发和分析选件
¥ 5980(含税)
DS7000-AUTO
CAN/LIN总线触发和分析选件
¥ 5980(含税)
DS7000-EMBD
I2C/SPI总线触发和分析选件
¥ 5980(含税)
DS7000-COMP
RS232/UART总线触发和分析选件
¥ 5980(含税)
DS7000-5RL
500Mpts存储深度升级选件
¥ 8980(含税)
DS7000-2RL
250Mpts存储深度升级选件
¥ 5980(含税)
选配附件
型号
描述
价格
CB-USBA-USBB-FF-150
USB数据线，150cm
¥ 20(含税)
CB-DB9-DB9-F-F-150
RS232数据线，双母头，150cm
¥ 89(含税)
CB-BNC-BNC-MM-100
BNC同轴线，100cm
¥ 50(含税)
NFP-3
近场探头，频率范围：30 MHz 至3 GHz
¥ 2990(含税)
RM6041
机架安装套件
¥ 1488(含税)
DK-DS6000
演示板
¥ 980(含税)
配件
型号
描述
价格
T2R1000
T2R1000探头接口适配器
¥ 1980(含税)
上位机选件
型号
描述
价格
UPA-DS
电源分析选件
¥ 6098(含税)
无源探头
型号
描述
价格
查看手册
RP1018H
18kV 150MHz高压探头
¥ 4000(含税)
点击下载
RP1300H
300MHz高压探头(2kV)
¥ 500(含税)
点击下载
PVP2350
350MHz, 10:1/1:1, 无源高阻探头
¥ 300(含税)
点击下载
RP6150A
1.5GHz无源低阻探头
¥ 2350(含税)
点击下载
RP3500A
500MHz无源高阻探头
¥ 1360(含税)
点击下载
有源探头
型号
描述
价格
查看手册
PVA7250
2.5GHz有源差分探头
¥ 39800(含税)
点击下载
RP7150S
1.5GHz单端有源探头
¥ 14267(含税)
点击下载
RP7150
1.5GHz有源差分探头
¥ 35000(含税)
点击下载
RP7080S
800MHz单端有源探头
¥ 7130(含税)
点击下载
RP7080
800MHz差分有源探头
¥ 17129(含税)
点击下载
电流探头
型号
描述
价格
查看手册
PCA1150
电流探头：10MHz，150A
¥ 33800(含税)
点击下载
PCA2030
电流探头：100MHz，30A
¥ 36800(含税)
点击下载
PCA1030
电流探头：50MHz，30A
¥ 27800(含税)
点击下载
RP1000P
4CH电流探头电源
¥ 8800(含税)
-
RP1001C
300KHz，100A DC
¥ 4900(含税)
点击下载
RP1002C
1MHz，70ADC
¥ 9900(含税)
点击下载
RP1003C
50MHz,30A
¥ 19800(含税)
点击下载
RP1004C
100MHz,30A
¥ 28800(含税)
点击下载
RP1005C
10MHz,150A
¥ 25800(含税)
点击下载
RP1006C
2MHz，500A
¥ 39800(含税)
点击下载
高压差分探头
型号
描述
价格
查看手册
PHA2150
200MHz, 1500V 高压差分探头
¥ 12655(含税)
-
PHA1150
高压差分探头，DC-100MHz，1500V
¥ 6500(含税)
点击下载
PHA0150
高压差分探头，DC-70MHz，1500V
¥ 4900(含税)
点击下载
RP1100D
高压差分探头，100MHz，3.5KV
¥ 4900(含税)
点击下载
RP1050D
高压差分探头，50MHz，3.5KV
¥ 3900(含税)
点击下载
RP1025D
高压差分探头，25MHz，700V
¥ 2900(含税)
点击下载
逻辑分析仪探头
型号
描述
价格
查看手册
RPL2316
16通道有源逻辑分析仪探头
¥ 4999(含税)
点击下载
固件下载
  • 名称
  • 版本
  • 发布时间
  • 下载
  • MSO7000固件升级
    MSO7000固件升级
  • v00.01.04
  • 2023-09-18
  • 点击下载
软件下载
  • 名称
  • 版本
  • 发布时间
  • 下载
  • Ultra Power Analyzer
    Ultra Power Analyzer
  • V00.01.02.05
  • 2021-11-01
  • 点击下载
  • Ultra Sigma 帮助文档
    Ultra Sigma 帮助文档
  • V1.0
  • 2021-11-01
  • 点击下载
  • Ultra Sigma 截图功能_补丁文件
    Ultra Sigma 截图功能_补丁文件
  • V1.1
  • 2021-11-01
  • 点击下载
  • Ultra sigma软件安装包
    Ultra sigma软件安装包
  • V00.01.06.01
  • 2021-11-01
  • 点击下载
  • Ultra Scope 软件
    Ultra Scope 软件
  • V00.01.02.13
  • 2021-11-01
  • 点击下载
  • Ultra Station 软件安装包
    Ultra Station 软件安装包
  • V00.02.00.00.14
  • 2024-08-08
  • 点击下载
  • Ultra Station 用户手册
    Ultra Station 用户手册
  • V1.0
  • 2024-08-08
  • 点击下载
立即购买
官网所有商品价格仅供参考，实际价格以RIGOL普源商城结算为准。
