高级编辑（选件）

波形名称

点击“波形名称”项的输入框，通过弹出的键盘设置所要创建的波形名称，最多支持26个字节长度的波形名称。

音调编辑

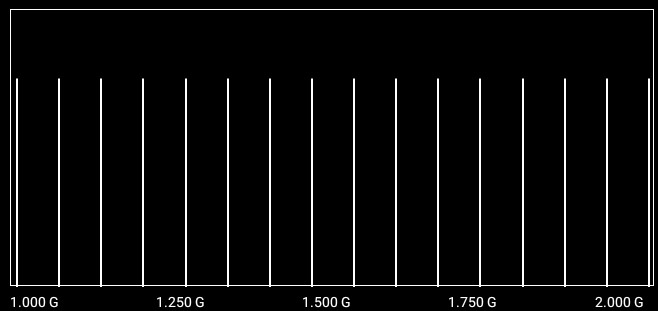

音调编辑会产生具有多个等间距频率音调的多音波形，如下图所示。点击“多音波形”右侧下拉菜单，选择“音调编辑”进入音调编辑模式。

• 采样率

  点击“采样率”项的下拉菜单，可选择“自动计算”或“用户自定义”。

  • 自动计算：采样率固定为5.00 GSa/s。

  • 用户自定义：用户可点击“采样率”右侧输入框设置采样率，可设范围为5 kSa/s~5 GSa/s。

• 频率

  • 起始频率：取值范围1 kHz~1.999999 GHz，默认值为1.000000000 GHz。

  • 结束频率：取值范围 2 kHz~2 GHz，默认值为2.000000000 GHz。

  提示：

  • 结束频率≥起始频率+1 kHz，如果设置超出范围，则系统自动调节配置值。

  • 实际应用中，结束频率和采样率之间互相约束，采样率始终大于等于2.5倍的结束频率。

• 频率间距/音调数目

  用户可设置起始频率到结束频率范围内的音调数目或频率间距。

  当勾选频率间距，用户可点击“频率间距”右侧输入框设置频率间距值，取值范围 1 kHz~1.999999 GHz，默认值为1.000000000 GHz。此时音调数目根据设置的频率间距自动计算。

  当选择勾选音调数目时，用户可点击“音调数目”右侧输入框设置音调数目值，取值范围 2~16，默认值为2。此时频率间距根据设置的音调数目自动计算。

  提示：

  实际应用中，频率间距和音调数目互相约束，频率间距=（结束频率 - 起始频率）/（音调数目- 1）。其值均不可超过取值范围。

• 多音相位

  在“多音相位”的输入框自定义相位值，取值范围0º~360º ，默认为0.000°。

调频编辑

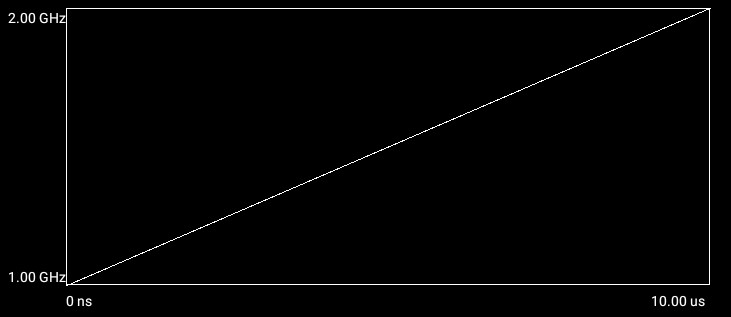

调频编辑模式会生成线性chirp波形，如下图所示。点击“多音波形”右侧下拉菜单，选择“调频编辑”进入调频编辑模式。

• 采样率

  请参考音调编辑。

• 频率

  • 最低频率：取值范围1 Hz~1.999999999 GHz，默认值为1.000000000 GHz。

  • 最高频率：取值范围 2 Hz~2 GHz，默认值为1.100000000 GHz。

  提示：

  • 最高频率≥最低频率+1 Hz，如果设置超出范围，则系统自动调节配置值。

  • 实际应用中，最高频率和采样率之间互相约束，采样率始终大于等于2.5倍的最高频率。

• 扫频时间/扫频速率

  用户可设置起始频率到结束频率的持续时间和单位时间内频率的变化速率。

  扫频时间为信号从最低频率升到最高频率或从最高频率降到最低频率所用的时间。当勾选扫频时间时，用户可点击“扫频时间”右侧输入框设置扫频时间，取值范围 500 ns~320 ks，默认值为10.000 μs。此时扫频速率根据设置的扫频时间自动计算。

  扫频速率为单位时间内频率的变化。当勾选扫频速率时，用户可点击“扫频速率”右侧输入框设置扫频速率值，取值范围 0 Hz/μs~4 GHz/μs，默认值为10.000000 MHz/μs。此时扫频时间根据设置的扫频速率自动计算。当采样率小于等于5 MSa/s时，扫频速率不可设置。

  提示：

  • 实际应用中，扫频时间和扫频速率互相约束，扫频时间 = (最高频率 - 最低频率) / 扫频速率。其值均不可超过取值范围。

  • 扫频时间受采样率设置值影响，2500≤扫频时间*采样率≤1.610612736 G。

• 扫频方式

  • 由高到低：在扫频范围内，由最高频率下降到最低频率。

  • 由低到高：在扫频范围内，由最低频率上升到最高频率。

编译

编辑波形完成后，点击 编译 按钮，可生成波形，并将波形添加到屏幕上方的波形资源列表中。

当勾选“覆盖已存在波形”时，创建同名波形会覆盖已存在的波形；当未勾选“覆盖已存在波形”时，创建同名波形系统会自动为文件名添加后缀“_n”，n为正整数。如“Wave_1”。
