用户可以通过波形编辑功能创建和编辑各种波形,并支持对所有创建的波形进行管理。DG70000支持基础波形编辑、表格编辑、高级编辑(选件)和高速串行信号编辑(选件)四种波形编辑功能。

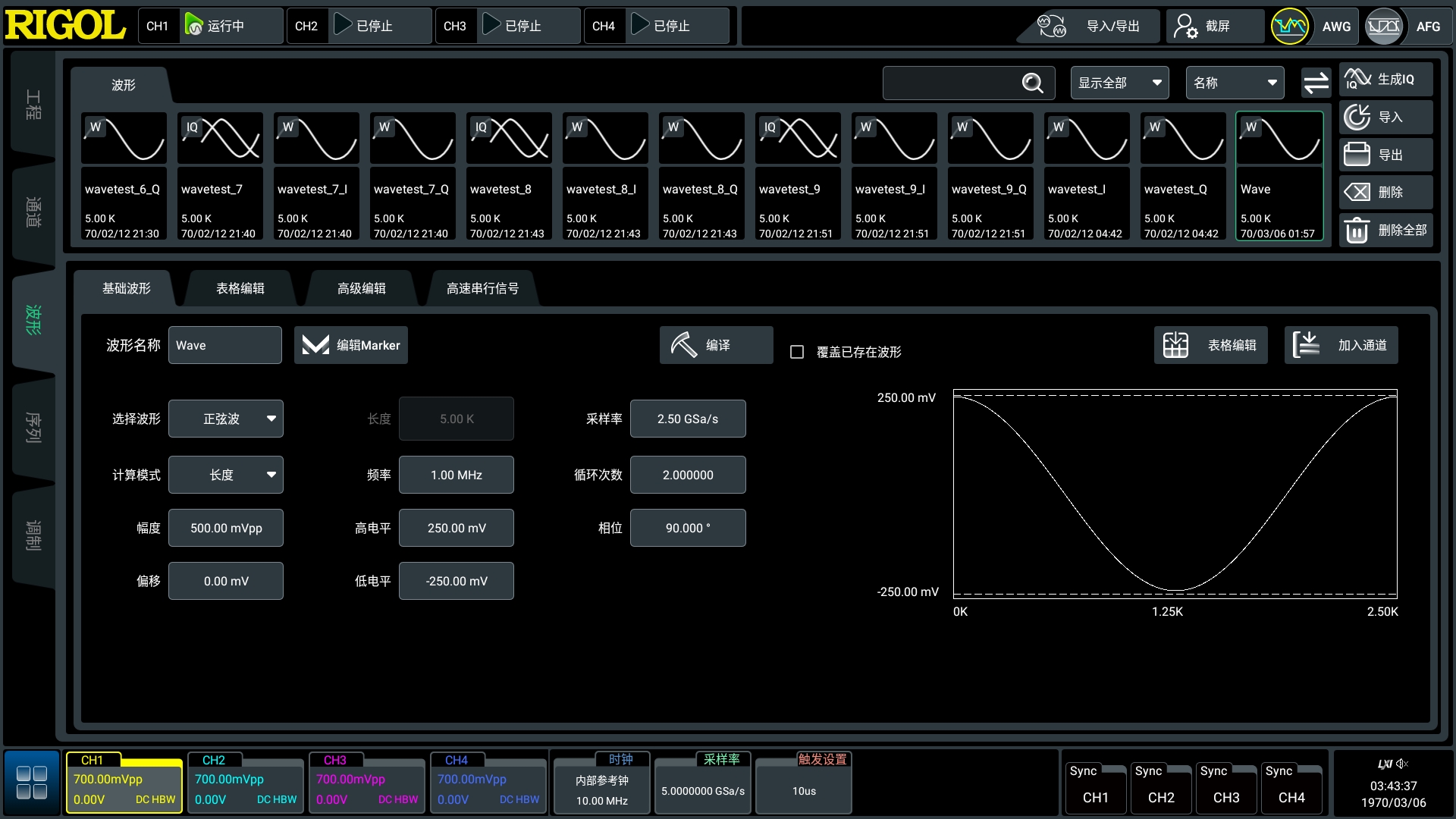

点击屏幕左侧的 波形 标签,可进入波形编辑界面,如下图所示。波形编辑界面上方为波形资源列表,用户可通过资源列表右侧的工具栏管理波形;波形编辑界面下方为波形编辑区。

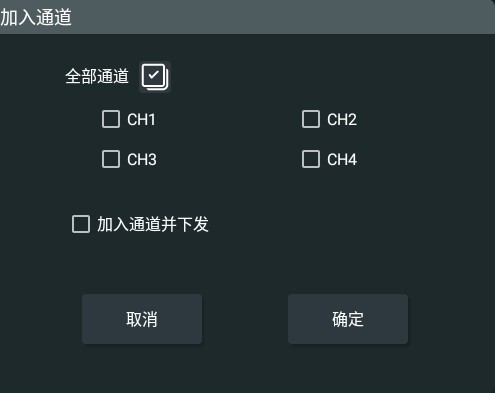

完成波形编辑后,点击 加入通道 按钮,在弹出的“加入通道”菜单中勾选要加载波形的通道,点击 确定 按钮进行通道加载。如果勾选了“加入通道并下发”,加载波形后会自动打开播放键进入播放状态。
