后面板介绍

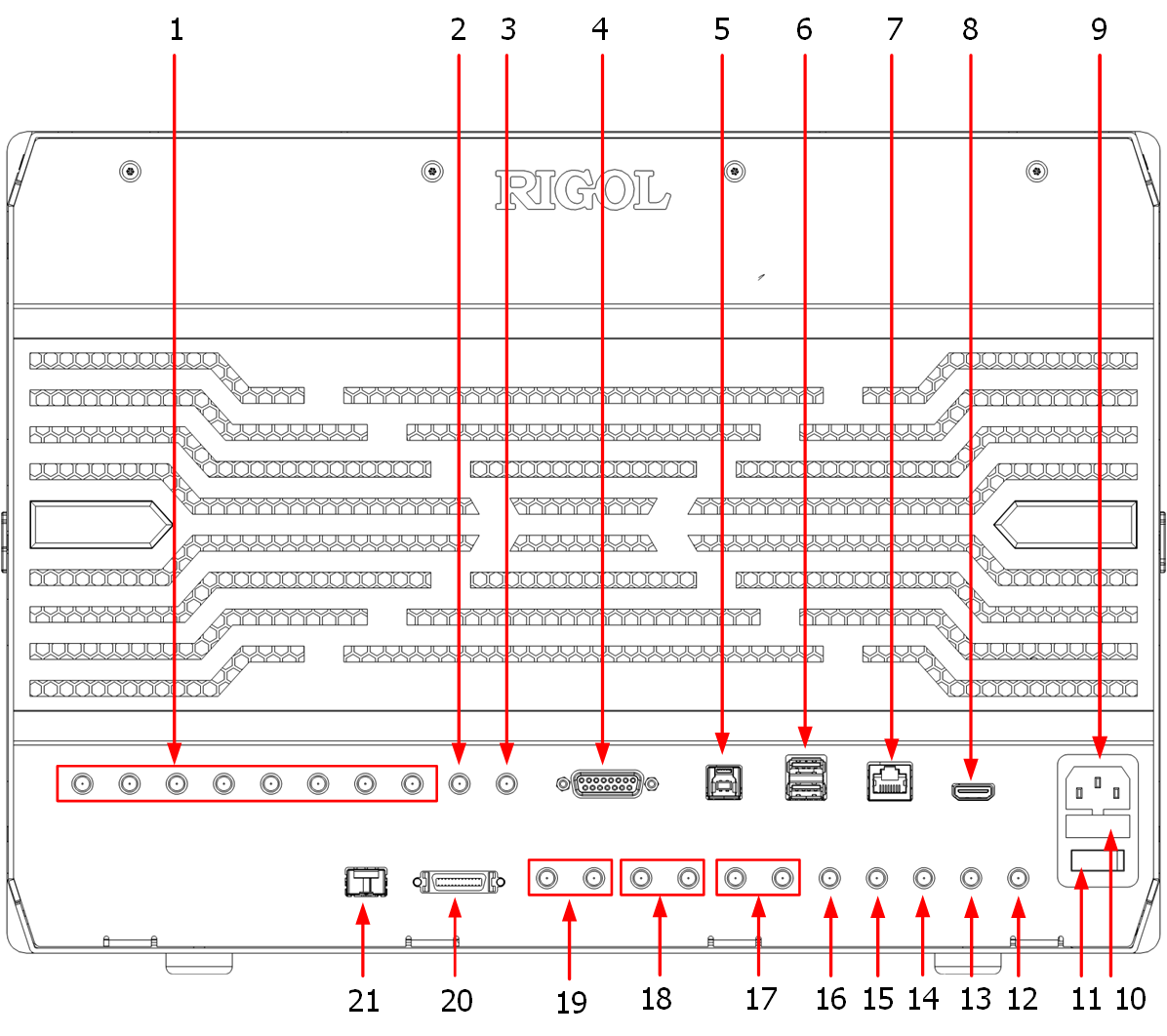

图 1. 后面板(4通道型号)

  1. CH 1:1 ~ CH 4:2

    SMA连接器,8个接口分别对应CH1~CH4的Marker1和Marker2的输出接口,详细描述请参考配置通道分辨率 章节。

    注:

    为双通道型号,仅支持CH1和CH2的Marker1和Marker2位输出接口。

  2. 10MHz OUT

    SMA连接器,10 MHz参考信号输出接口。

  3. EXT REF IN

    SMA连接器,外部参考时钟输入接口,支持10MHz固定参考以及35 MHz~150 MHz可变参考两种方式输入。该连接器的使用方法请参考时钟设置 章节。

  4. Pattern Jump In

    动态跳转输入接口,输入信号可触发序列跳转,详细介绍请参考序列动态跳转 章节。

  5. USB DEVICE

    通过该接口可将仪器连接至计算机,用户可通过上位机软件Ultra Scope发送SCPI命令或自定义编程控制仪器。

  6. USB HOST

    通过该接口可将USB兼容的存储设备连接至仪器,支持FAT32格式和NTFS格式U盘、USB-GPIB模块。

    • U盘:读取 U 盘中的波形文件或状态文件,或将当前的仪器状态或编辑的波形数据存储到 U 盘中,也可以将当前屏幕显示的内容以图片形式保存到U盘。

    • USB-GPIB模块:为集成了USB HOST接口但未集成GPIB接口的RIGOL仪器扩展出GPIB接口。

  7. LAN

    通过该接口仪器连接到网络。本仪器符合LXI CORE 2011 DEVICE类仪器标准,可快速搭建测试系统。连接网络时,用户可通过Web Control或上位机软件Ultra Scope发送SCPI命令或自定义编程控制仪器。在有可用的更新时,通过LAN接口可对仪器的系统软件进行在线升级。

  8. HDMI

    通过该接口可将仪器连接至具有HDMI接口的外部显示器(如监视器或投影仪等),可以观察到更清晰的图像显示。此时,仪器的显示屏仍然有效。

  9. AC 电源插孔

    本仪器支持的交流电源规格为100 V~240 V,45 Hz~440 Hz,最大输入功率不超过500 W。请使用附件提供的电源线将仪器连接到AC电源中。

  10. 保险丝

    如需更换保险丝,请使用符合规格的保险丝。

  11. 电源开关

  12. SCLK IN

    SMA连接器,采样时钟输入接口,使用方法请参考时钟设置 章节。

  13. SCLK OUT

    SMA连接器,采样时钟输出接口,使用方法请参考时钟设置 章节。

  14. SYNC OUT

    SMA连接器,同步输出接口,使用方法请参考时钟设置 章节。

  15. CAL IN

    SMA连接器,校准信号输入接口。

  16. CAL OUT

    SMA连接器,校准信号输出接口。

  17. MOD IN2

    SMA连接器,外部调制信号2输入的I数据和Q数据的输入接口。

  18. MOD IN1

    SMA连接器,外部调制信号1输入的I数据和Q数据的输入接口。([MOD IN1] 暂不支持)

  19. TRIG A/B

    SMA连接器,外部输入触发信号A/B,使用方法请参考触发设置 章节。

  20. SYNC Control IN/OUT

    同步输入输出接口,MDR-26接口,用于支持多台同步的控制接口。

  21. SFP+接口(未启用)

    SFP+接口(Small Form Factor Pluggable)是一种光电信号转换接口,支持热插拔。通过此接口,仪器可支持10 Gbit/s的数据传输速率。
