设置模式与数据

模式

在 模式 项，可点击选择解码模式为“超时” 或 “片选”。

• 超时模式

  根据超时时间进行帧同步，超时时间需大于半个时钟周期。点击 超时 项输入框，通过弹出的数字键盘设置超时时间；也可以旋转对应的多功能旋钮设置此值。超时时间的可调范围为8 ns至10 s，默认为1 μs。

• 片选模式

  含有片选线CS，依据CS进行帧同步。进入片选模式后：

  • 点击 片选 项下拉菜单，选择所需片选通道，可选择模拟通道CH1 ~ CH4。
  • 点击 阈值 项的输入框，通过弹出的数字键盘设置阈值；也可以旋转对应的多功能旋钮设置此值。
  • 在 片选极性 项，点击选择片选通道的极性为 “正极性” 或 “负极性”。

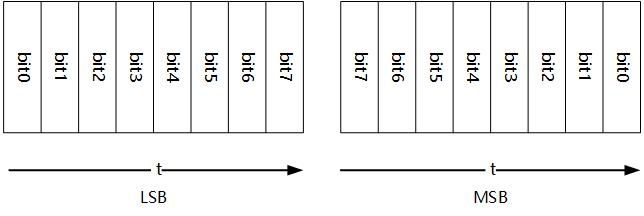

位序

点击 位序 项的下拉菜单进行选择。

• LSB：Least Significant Bit（最低有效位），即数据低位先传输。

• MSB：Most Significant Bit（最高有效位），即数据高位先传输。

极性

在 极性 项，点击选择数据解码时的数据极性为 “正极性” 或 “负极性” 。

宽度设置

点击 宽度 项的输入框，通过弹出的数字键盘设置每帧数据的位数；也可以旋转对应的多功能旋钮设置此值。可设置范围为4至32，默认为8。
