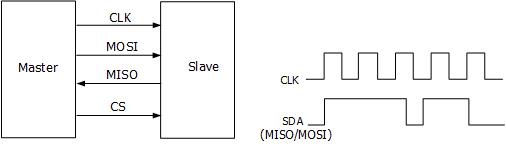

SPI总线通信基于主—从配置,一般由片选线(CS)、时钟线(CLK)和数据线(SDA)组成,其中数据线包括MISO(主输入从输出)和MOSI(主输出从输入)。示波器在时钟信号的上升沿或下降沿对通道数据进行采样,并根据设定的阈值电平判定每个数据点为逻辑“1”还是逻辑“0”。

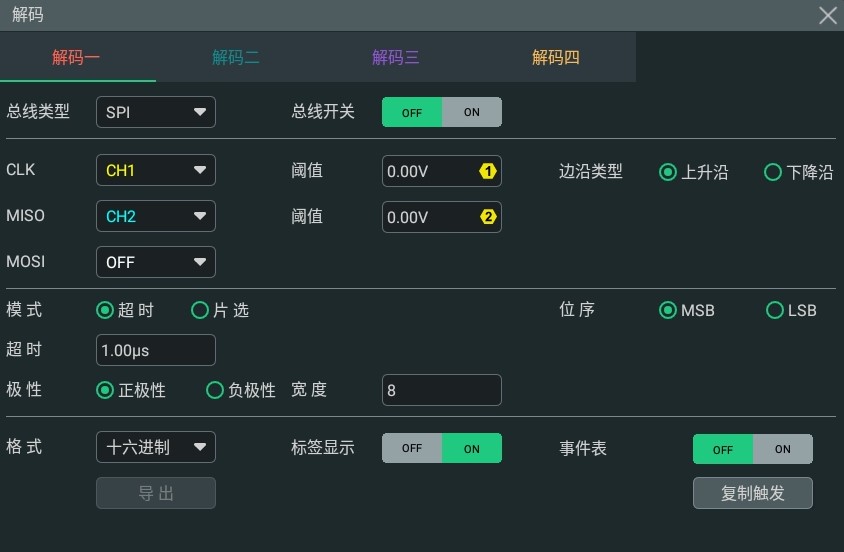

进入 解码 菜单,在 总线类型 项,通过下拉菜单选择 SPI,可进行SPI解码的配置。
点击 总线开关 项的开关按钮,选择打开(ON)或关闭(OFF)总线开关功能。
复制触发功能是指将触发设置快速应用至相应类型的解码功能的设置。
点击 复制触发 按钮,可将本仪器触发功能的设置快速应用到当前相应类型的解码功能中。
