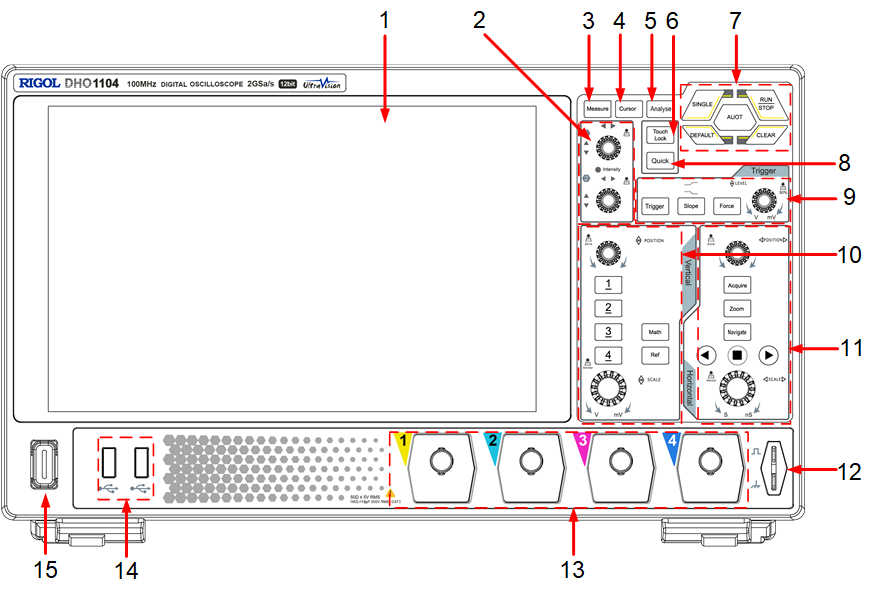

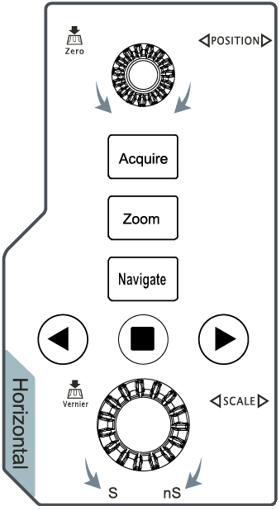

前面板介绍

10.1 英寸电容触摸屏

显示波形、菜单标签、参数设置、系统状态以及提示消息等内容。

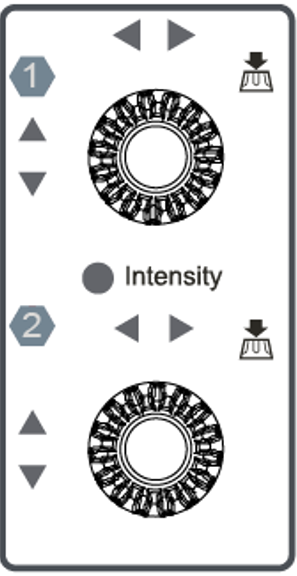

多功能旋钮

非菜单操作：

非菜单操作时，转动旋钮1可调整波形亮度。当屏幕中添加光标、解码、Math波形或参考波形时，转动多功能旋钮还可以移动光标位置（旋钮1和2）、调整解码阈值（旋钮1）和解码结果显示位置（旋钮2）、调整Math波形或参考波形的垂直档位（旋钮1）和垂直偏移（旋钮2）。您可点击界面右上方工具栏中的灵动旋钮设置优先级。
- 自动：默认优先级，光标> ( 数学运算/参考波形/解码 ) >波形亮度。
- 手动：选择手动后，可使用多功能旋钮调节的所有非菜单操作项在灵动旋钮菜单下方列出。点击选择其中一项作为多功能旋钮当前的调节项。
菜单操作：

菜单操作时，多功能旋钮1和2可在配置菜单中设置参数值。点击可使用多功能旋钮调节的参数输入框时，输入框中显示或（表示可使用多功能旋钮1或2设置此参数），对应旋钮周围的指示灯亮起。此时转动旋钮可调整参数大小，按下旋钮可将对应参数恢复为默认值。

当打开虚拟数字键盘或下拉菜单时，转动多功能旋钮可在键盘或下拉菜单中移动光标，按下旋钮选中。

测量键

：按下该键打开测量菜单。您可在测量菜单中设置测量信源、选择波形参数。测量菜单的详细介绍请参见测量。

光标键

：按下该键可打开光标测量，并将测量结果显示在右侧“结果”窗口中。示波器提供手动、追踪和XY 三种光标模式。其中，XY 模式仅在添加XY功能时有效。

分析键

：按下该键可打开分析菜单。您可在分析菜单中打开电压表、频率计、波形录制、通过测试菜单。

触摸屏锁定键

：按下该键禁用触摸屏功能。禁用触摸屏功能后，再次按下该键，可使能触摸屏功能。

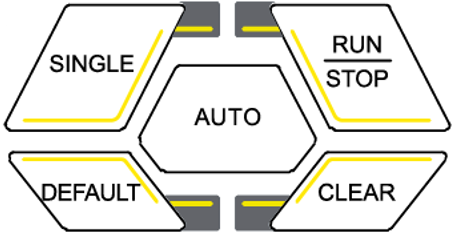

常用操作键

：自动显示键。按下该键启用波形自动设置功能。示波器将根据输入信号自动调整垂直档位、水平时基以及触发方式，使波形显示达到最佳状态。关于此键的设置请参见Auto选项。
：运行停止键。按下该键将示波器的运行状态设置为“运行”或“停止”。运行（RUN）状态下，该键背光灯为绿色；停止（STOP）状态下，该键背光灯为红色。
：单次触发键。按下该键将示波器的触发方式设置为“Single”。
：默认设置键。按下该键并在提示框中点击确认，可将示波器恢复为出厂默认设置。
：清除键。按下该键清除屏幕上所有的波形。如果示波器处于“RUN”状态，则继续显示新波形。

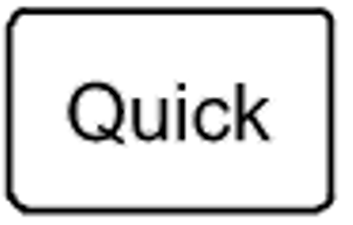

快捷操作键

：按下该键，可执行选定的快捷操作：屏幕截图、波形保存、设置保存、全部测量、统计复位、波形录制或组合存储。快捷键的设置请参见快捷操作。

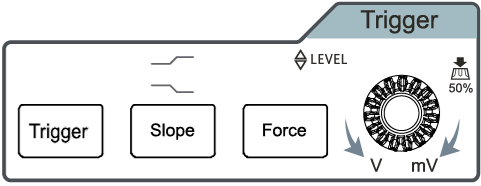

触发控制区

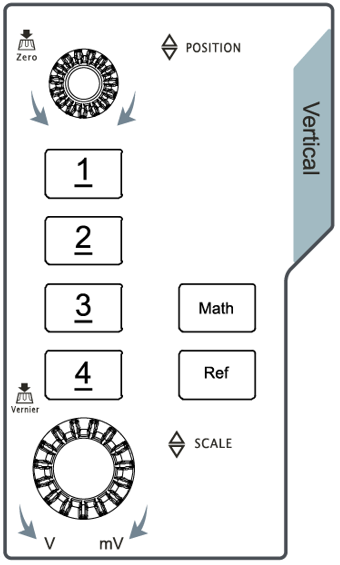

垂直控制区

垂直POSITION：通道垂直偏移旋钮。旋转该旋钮可修改所选波形的垂直偏移，使波形在屏幕中上下移动。按下该旋钮可快速将垂直偏移归零。
垂直SCALE：通道垂直档位旋钮。旋转该旋钮可修改所选波形每个垂直刻度格的幅度值，使波形显示幅度增大或减小。按下该旋钮可切换调节方式为粗调或微调。
：参考波形键。按下该键打开参考波形设置菜单，您可在波形视图中添加参考波形，将实测波形和参考波形比较，以便于判断电路故障。
：数学运算键。按下该键打开数学运算功能菜单，可进行 A+B、A-B、A× B、A/B 和 FFT 等运算。此外，您还可以设置数学运算标签。
、、、：通道按键。根据实际情况，按下按键可打开（显示）、选择或关闭对应通道，如下所示：
- 如果未显示通道，按下通道按键可在波形视图中打开对应通道。
- 如果在屏幕中显示但未选中通道，按下通道按键将选中对应通道。
- 如果在屏幕中显示且已选中通道，按下对应通道按键会将其关闭（将其从波形视图中删除）。
DHO1072/DHO1102/DHO1202为两通道型号，只提供两个、两个通道按键。
