MIL-STD-1553总线简称1553B。DS70000系列示波器可在1553B总线的同步场上触发，也可在指定的数据字、命令字、状态字或错误类型上触发。

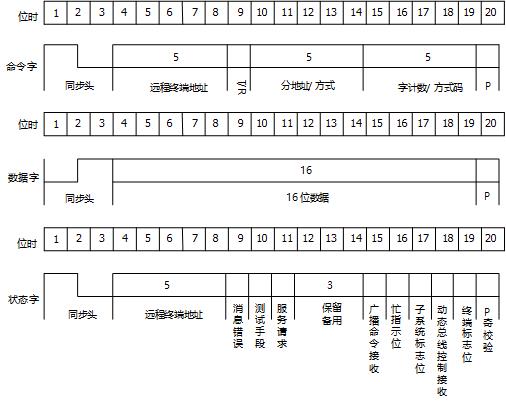

1553B总线命令字、数据字和状态字格式如下图所示。
触发类型

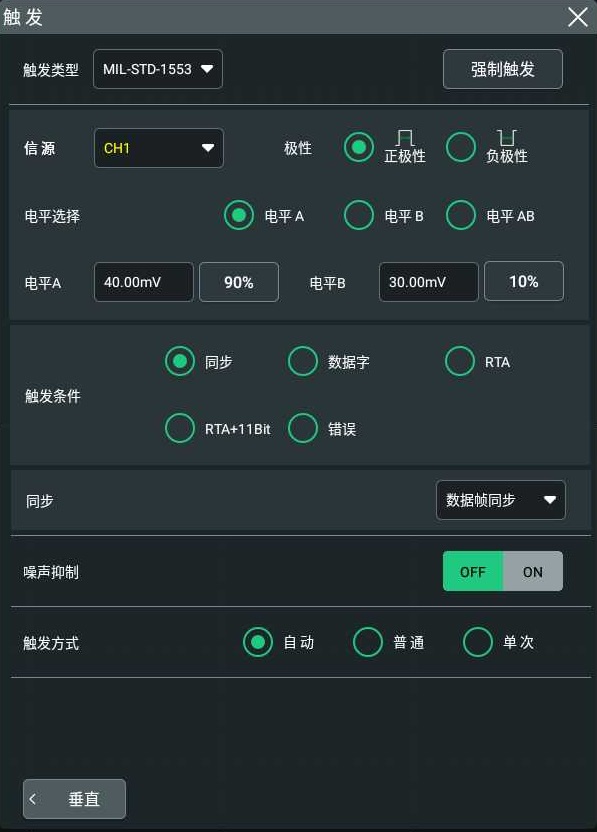

在 触发类型 下拉菜单中选择“MIL-STD-1553”，进行MIL-STD-1553类型触发配置。
选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
极性
在 极性 菜单中选择所需的极性，可以选择正极性（
）和负极性（
）。
电平选择和设置
触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。
在 电平选择 菜单中选择电平调节类型。
-
电平A：仅调整触发电平上限，触发电平下限保持不变。
-
电平B：仅调整触发电平下限，触发电平上限保持不变。
-
电平AB：同时调整触发电平上限和触发电平下限，触发电平差值（即触发电平上限与触发电平下限的差值）保持不变。
在MIL-STD-1553触发中，按下小屏幕右上角的多功能旋钮可快速切换当前电平调节类型。
设置电平时，先选择一种电平类型，然后点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮
或拖动触发菜单里 电平A 和
电平B 调节器调整电平A和B的值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
触发条件
点击 触发条件 键选择所需的触发条件。
-
同步：在指定的同步类型上触发。选择该触发条件后，点击 同步，选择所需的同步类型：数据帧同步、命令/状态同步或所有帧同步。
-
数据字：在指定的数据字上触发。选择该触发条件后，在 比较条件 菜单中选择比较条件：等于、不等于、大于、小于、范围内和范围外。
-
=：通道的数据字等于设置的数据字时触发。点击 下限 键，弹出“格式”界面，设置数据字下限。设置方法请参考I2C触发（选件） 一节中介绍的相关内容。
-
≠：通道的数据字不等于设置的数据字时触发。点击 下限 键，弹出“格式”界面，设置数据字下限。设置方法请参考I2C触发（选件） 一节中介绍的相关内容。
-
>：通道的数据字大于设置的数据字时触发。点击 下限 键，弹出“格式”界面，设置数据字下限。设置方法请参考I2C触发（选件） 一节中介绍的相关内容。
-
<：通道的数据字小于设置的数据字时触发。点击 上限 键，弹出“格式”界面，设置数据字上限。设置方法请参考I2C触发（选件） 一节中介绍的相关内容。
-
< >：通道的数据字小于设置的数据字上限且大于设置的数据字下限时触发。点击 上限 键和 下限 键，弹出“格式”界面，分别设置数据字上限和下限。设置方法请参考I2C触发（选件） 一节中介绍的相关内容。
-
> <：通道的数据字大于设置的数据字上限且小于设置的数据字下限时触发。点击 上限 键和 下限 键，弹出“格式”界面，分别设置数据字上限和下限。设置方法请参考I2C触发（选件） 一节中介绍的相关内容。
-
-
RTA：在指定的远程终端地址上触发。选择该触发条件后，点击 RTA 键，弹出“格式”界面，设置远程终端地址。设置方法请参考I2C触发（选件） 一节中介绍的相关内容。
-
RTA+11Bit：在指定的远程终端地址和其余11位上触发。
选择该触发条件后：
-
错误：在指定的错误类型上触发。选择该触发条件后，点击 错误类型 下拉菜单选择错误类型。
-
同步错误：在找到无效同步脉冲时触发。
-
校验错误：在奇偶校验位对于字中的数据不正确时触发。
-
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参考和噪声抑制 一节中的介绍。
