打开或关闭事件表
点击 事件表
项的开关按钮，可以打开（ON）或关闭（OFF）事件表显示窗口。打开事件表后，屏幕显示如下图示的事件表窗口。您也可以点击事件表右上方的图标
关闭事件表显示窗口。

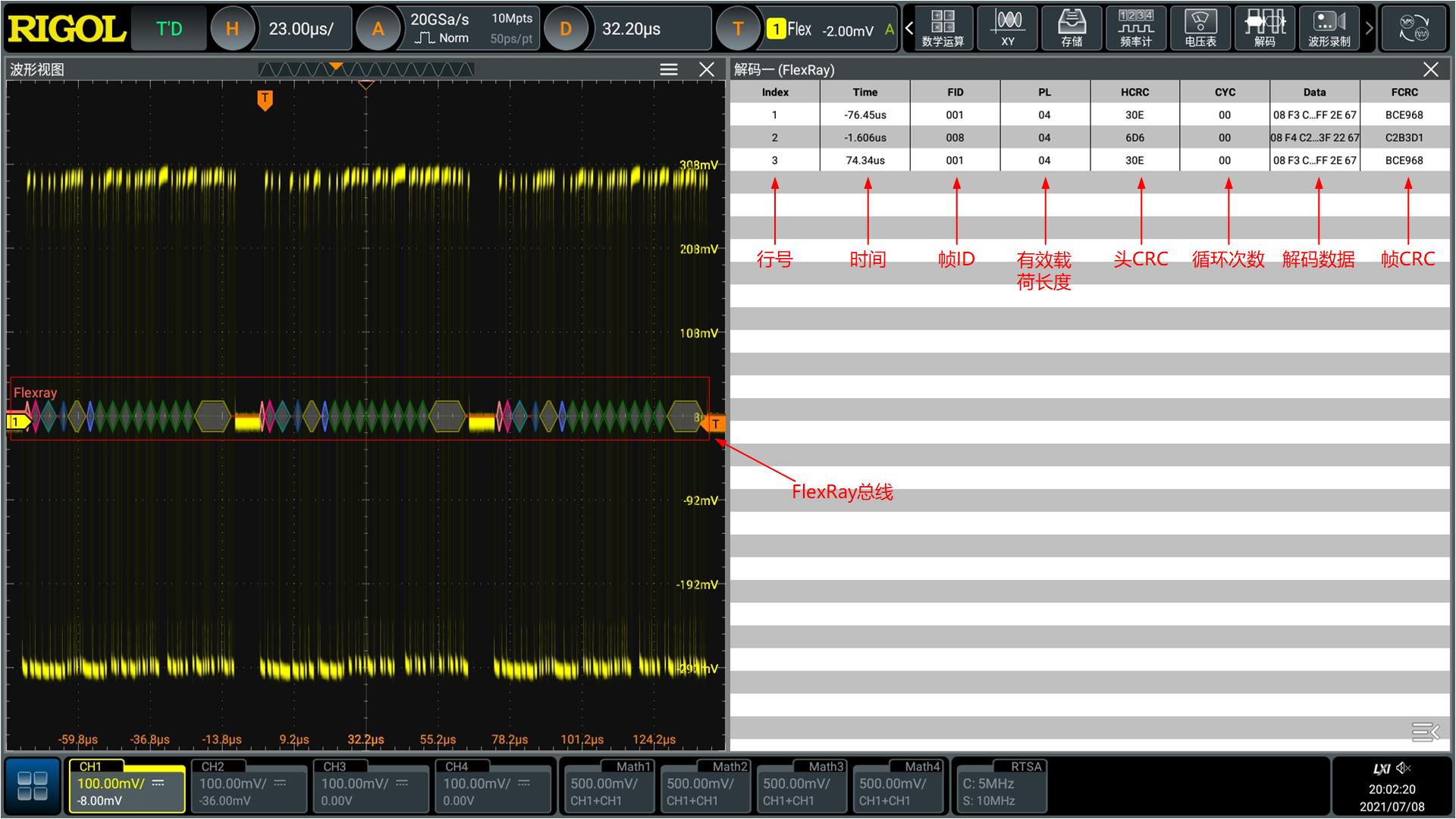

图 1. FlexRay解码事件表
提示：
-
调整水平时基时，屏幕显示波形会发生变化，进而可能改变事件表中解码信息的总行数。
-
总线中显示的解码数据信息与水平时基的大小有关，减小水平时基可以查看详细信息。
设置事件表格式
在 事件表格式 项的下拉菜单中可选择，事件表的显示格式可选择“十六进制”、“十进制”、“二进制” 或 “ASCII”。
解释已解码的FlexRay帧数据
- TSS：传输启动序列，以“TSS:”标识。
- 同步帧：以“SYNC:”标识。
- ID（帧ID）：十六进制数字，以“ID:”标识。
- PL（有效载荷长度）：十六进制数字，以“PL:”标识。
- HCRC（头循环冗余校验）：十六进制数字，以“HCRC:”标识；错误时，以红色框标识。
- CYC（循环次数）：十六进制数字，以“CYC:”标识。
- 数据：显示格式是总线数据的显示格式（可以为十六进制、十进制、二进制或ASCII），以“Data:”标识。
- TCRC（尾循环冗余校验）：十六进制数字，以“TCRC:”标识；错误时，以红色框标识。
