FlexRay是一种配置三个连续段（包头、净荷和包尾）的差分串行总线。示波器在指定的采样位置对FlexRay信号进行采样，还将根据设定的阈值电平判定每个数据点为逻辑“1”或逻辑“0”。FlexRay解码需指定信号类型和信号速率。
进入 解码 菜单，在 总线类型 项，通过下拉菜单选择 FlexRay，可进行FlexRay解码的配置。

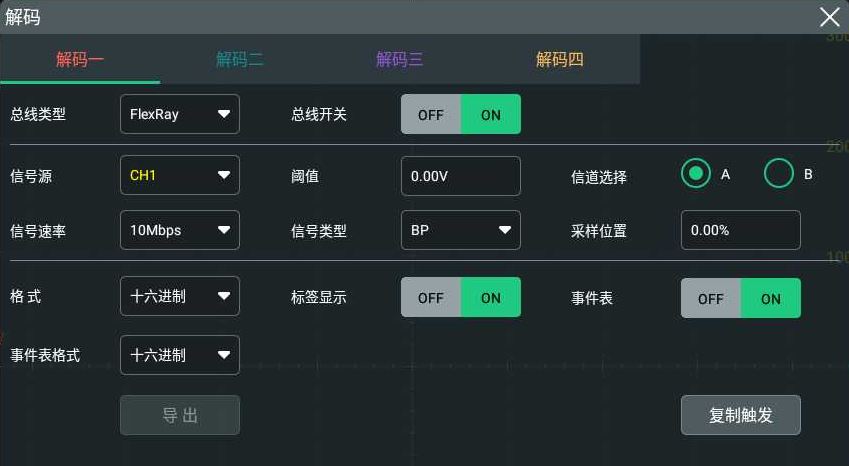

图 1. FlexRay解码菜单
总线开关
点击 总线开关 项的开关按钮，选择打开（ON）或关闭（OFF）总线开关功能。
快速应用触发设置至解码
复制触发功能是指将触发设置快速应用至相应类型的解码功能的设置。
点击 复制触发 按钮，可将本仪器触发功能的设置快速应用到当前相应类型的解码功能中。
