CAN触发（选件）

DS70000示波器可在CAN信号的帧起始处、帧结束处、指定类型的帧（如远程帧、过载帧或数据帧等）或指定类型的错误帧（如应答错误、校验错误或格式错误等）等上触发。

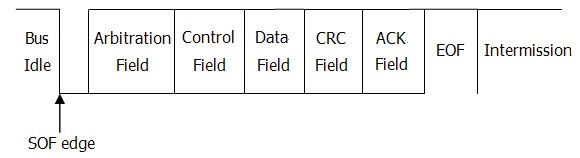

CAN总线数据帧格式如下图所示。

图 1. CAN总线数据帧格式

触发类型

在触发类型下拉菜单中选择“CAN”，可进行CAN触发配置。

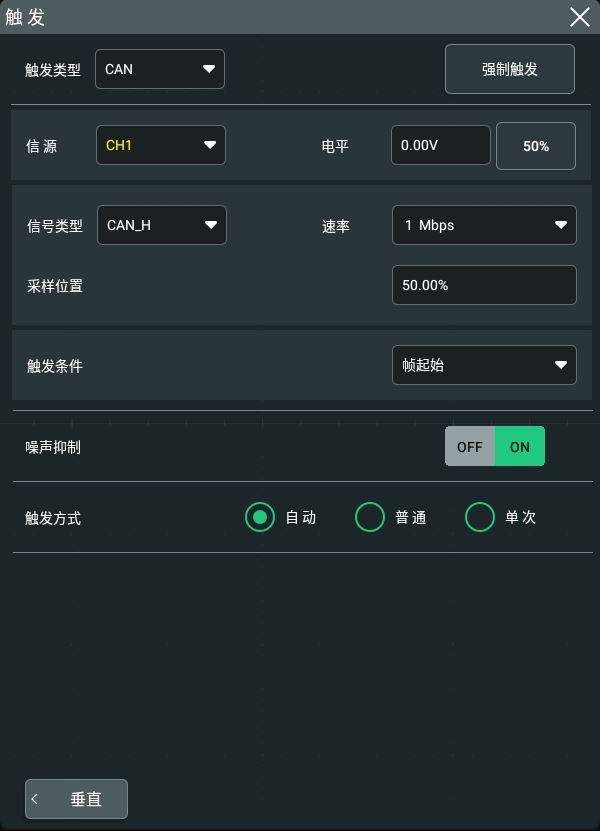

图 2. CAN 触发配置菜单

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

点击信源下拉列表选择CH1-CH4为指定信源。具体请参考触发信源一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

信号类型

点击信号类型选择所需的信号类型。

CAN_H：实际的CAN_H总线信号。
CAN_L：实际的CAN_L总线信号。
发送/接收：来自CAN信号线上的接收信号和传输信号。
差分：使用差分探头连接到模拟通道的CAN差分总线信号。差分探头的正极连接CAN_H总线信号，差分探头的负极连接CAN_L总线信号。

信号速率

设置信号速率。点击速率，在弹出的子选项中选择预设定的速率，可选择的速率包括10 kbps、20 kbps、33.3 kbps、50 kbps、62.5 kbps和83.3 kbps等。

采样位置

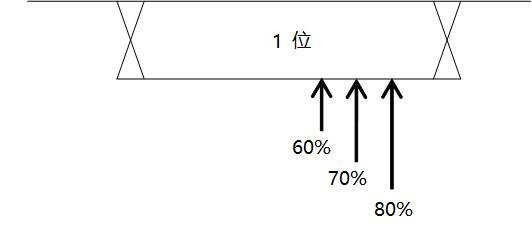

采样点为位时间内的点，示波器在该点对位电平进行采样。采样点用“位开始至采样点的时间”与“位时间”的百分比表示，如下图所示。

图 3. 采样点

点击采样位置，通过弹出的数字键盘进行设置。可调范围为10%至90%。

触发条件

点击触发条件键选择所需的触发条件。

帧起始：在数据帧的帧起始处触发。
帧结束：在数据帧的帧结束处触发。
远程帧ID：在指定ID的远程帧上触发。选择远程帧ID 后，需设置以下参数：
- 点击扩展ID 选择打开或关闭扩展ID。
- 点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
过载帧：在过载帧上触发。
数据帧ID：在指定ID的数据帧上触发。选择数据帧ID 后，需设置以下参数：
- 点击扩展ID 选择打开或关闭扩展ID。
- 点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
数据帧数据：在指定数据的数据帧上触发。选择数据帧数据后，需设置以下参数：

点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
数据和ID：在指定ID的数据帧和指定数据的数据帧上触发。选择数据和ID 后，点击定义选择“数据”或“ID”。选择“数据”时，点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。选择“ID”时，需设置以下参数：
- 点击扩展ID 选择打开或关闭扩展ID。
- 点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
错误帧：在错误帧上触发。
位填充错误：在位填充错误帧上触发。
应答错误：在应答错误帧上触发。
校验错误：在校验错误帧上触发。
格式错误：在格式错误帧上触发。
任意错误：在格式错误或应答错误等错误帧上触发。

触发方式

在触发方式菜单中选择自动、普通或单次。具体请参考触发方式一节中的介绍。

触发参数设置

该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制一节中的介绍。

触发电平

点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮调整指定触发电平值。也可以在弹出的数字键盘上设置触发电平。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
