点击 总线 项的下拉菜单,选择模拟通道CH1 ~ CH4作为并行解码的数字总线。
总线 | 总线宽度 | 第X位 | 通道 | 备注 |
---|---|---|---|---|
CH1 | 1 | 0 | CH1 | 总线宽度、第X位和通道自动设置,用户不可进行修改。 |
CH2 | 1 | 0 | CH2 | 总线宽度、第X位和通道自动设置,用户不可进行修改。 |
CH3 | 1 | 0 | CH3 | 总线宽度、第X位和通道自动设置,用户不可进行修改。 |
CH4 | 1 | 0 | CH4 | 总线宽度、第X位和通道自动设置,用户不可进行修改。 |
自定义 | 1至4,默认1 | 1(默认) | CH1~CH4 | 第 1 位至第 4 位依次为 CH1 至 CH4。 |

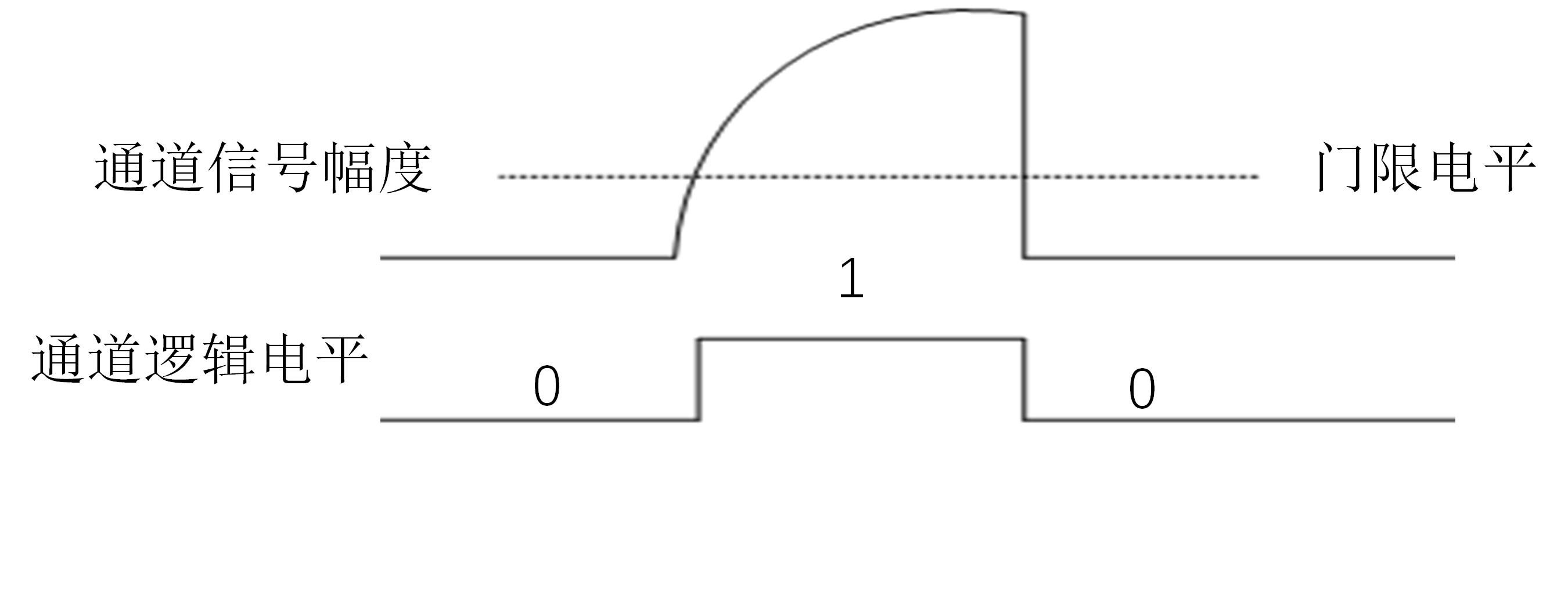

为了判别总线的逻辑“1”和逻辑“0”,需要为每个模拟通道(CH1~CH4)设置一个阈值电平(门限电平)。当通道信号幅度大于阈值设定值时,判别为逻辑“1”,否则为逻辑“0”。
点击 阈值 下拉菜单,通过弹出的数字键盘设置阈值。阈值的取值范围与当前的垂直档位和垂直偏移有关。
在 位序 项,点击选择总线的位序为“反向”或“正常”。
在 极性 项,点击选择数据解码时的数据极性为“正极性”或“负极性”。
