数学运算

本系列示波器可实现通道间波形的多种数学运算，包括：代数运算、谱运算、逻辑运算、函数运算和数字滤波。可以通过如下方法进入 数学运算 菜单：

• 点击屏幕左下方的导航图标 选择 数学运算，可进入数学运算菜单。

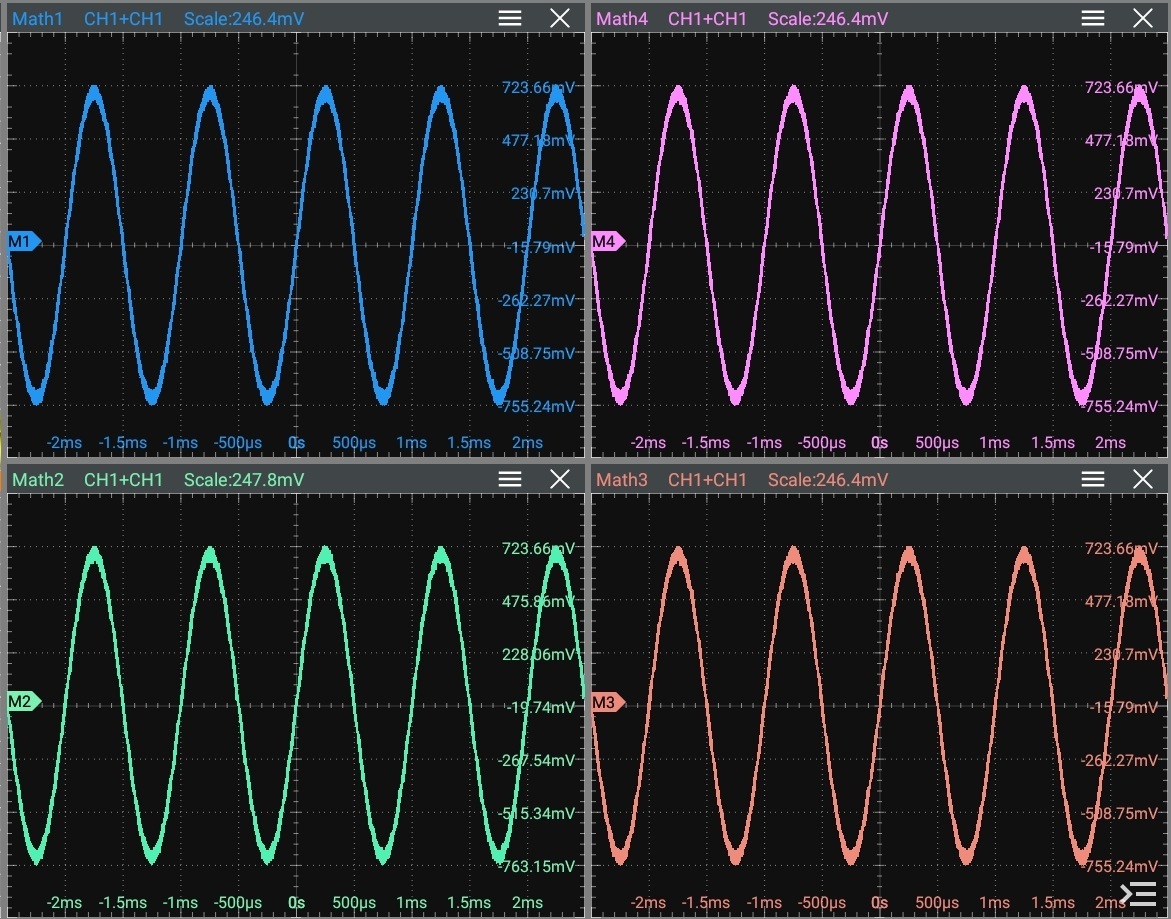

• 点击屏幕下方的Math1 ~ Math4标签，会在屏幕上出现对应的界面，如图 2所示。再次点击标签或点击窗口右上角的 按钮可进入数学运算菜单。





• 点击设备右侧小屏幕上的 数学运算 按钮，可进入数学运算菜单。

本示波器支持四个数学运算：Math1、Math2、Math3和Math4。用户可以通过在 数学运算 菜单中，点击 Math1 ~ Math4 或者左右滑动菜单进行选择。本文档以Math1为例详细介绍数学运算。

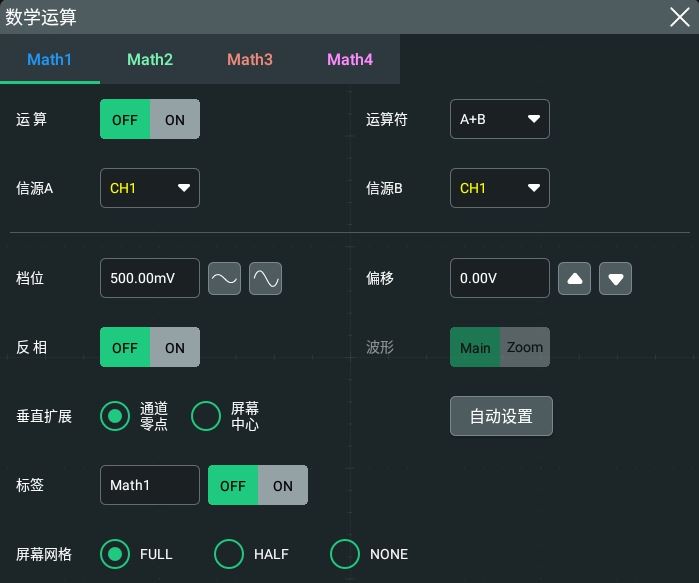

在 数学运算 中，点击 运算 开关按钮，可以选择打开（ON）或关闭（OFF）运算结果的波形显示窗口，默认选择OFF。Math1~Math4设置为ON后，屏幕上显示如图 2所示。

用户可根据需要，拖动窗口上方标题栏改变窗口位置，也可通过点击右上角 按钮关闭窗口。
