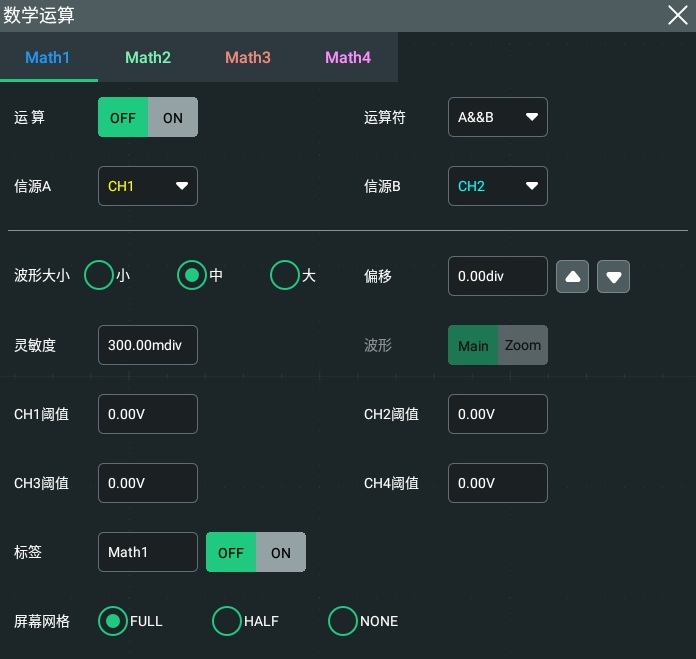

在 数学运算 菜单中，点击 运算符 在下拉菜单中进行选择。可选择示波器支持的逻辑运算包括：A&&B（与）、A||B（或）、A^B（异或）、!A（非）。完成 运算符 项的设置后，可进行逻辑运算菜单配置。
-

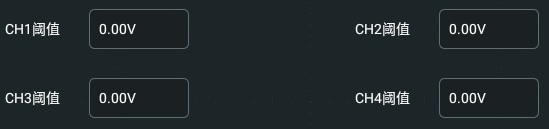

A&&B: 对指定信源的波形逐点做逻辑“与”运算并显示结果。运算时，信源通道电压值大于对应通道设置的阈值时，判定为逻辑“1”，否则为逻辑“0”。两个二进制位的逻辑“与”运算见 表 1。
-
A||B: 对指定信源的波形逐点做逻辑“或”运算并显示结果。运算时，信源通道电压值大于对应通道设置的阈值时，判定为逻辑“1”，否则为逻辑“0”。两个二进制位的逻辑“或”运算见 表 1。
-
A^B: 对指定信源的波形逐点做逻辑“异或”运算并显示结果。运算时，信源通道电压值大于对应通道设置的阈值时，判定为逻辑“1”，否则为逻辑“0”。两个二进制位的逻辑“异或”运算 表 1。
-
!A: 对指定信源的波形逐点做逻辑“非”运算并显示结果。运算时，信源通道电压值大于对应通道设置的阈值时，判定为逻辑“1”，否则为逻辑“0”。一个二进制位的逻辑“非”运算 表 1。
| A | B | A&&B | A||B | A^B | !A |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 1 | 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 0 |
| 1 | 1 | 1 | 1 | 0 | 0 |
运算结果显示窗口

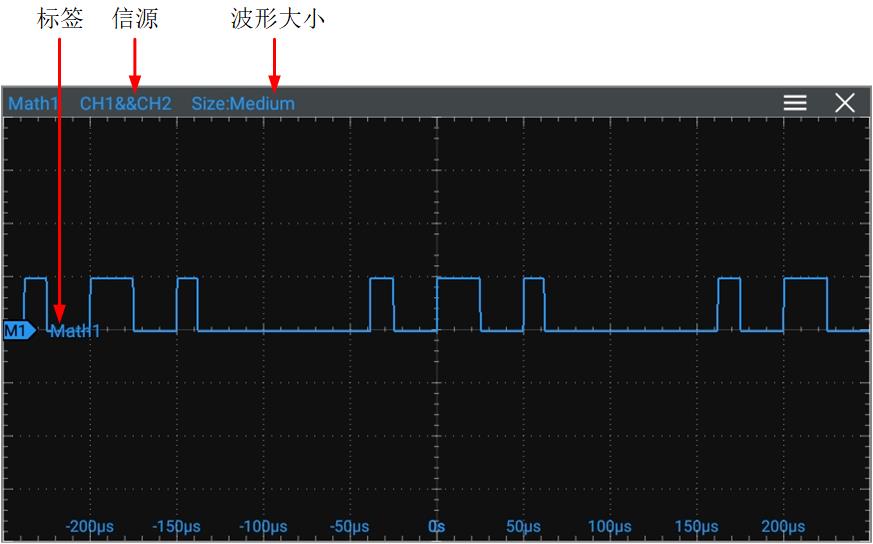

点击 运算 项的开关按钮选择打开（ON）代数运算结果的显示窗口，窗口上方显示信源和波形大小参数，如下图所示。
信源
点击 信源A 或 信源B 的下拉菜单，可分别选择信源为CH1、CH2、CH3、CH4。选择信源通道后，被选中的通道自动切换至打开状态。
波形大小
可点击选择“小”、“中”或“大”显示模式。
偏移
用于设置运算结果显示窗口的垂直偏移，设置方法请参考调整垂直偏移 章节。
灵敏度
设置由信源上的模拟信号转化为数字信号的灵敏度，点击输入框，通过弹出的数字键盘进行设置。具体操作请参考参数设置方法。
波形
本仪器支持配置数学运算波形范围在主时基或扩展时基区域内，默认为主时基。
- Main：测量范围在主时基区域。
- Zoom：测量范围在扩展时基区域。
标签
用于设置在运算结果显示窗口显示波形标签，设置方法请参考通道标签 章节。
屏幕网格
设置方法请参考设置屏幕网格 。
