I2S触发（选件）

I2S触发类型下，示波器通过查找指定的数据值作为识别触发的条件，需指定串行时钟线（SCLK，每发送1位数字音频数据，时钟线上有1个脉冲）、帧时钟线（WS，用于切换音频声道数据）和串行数据线（SDA，用于传输二进制补码表示的音频数据）。

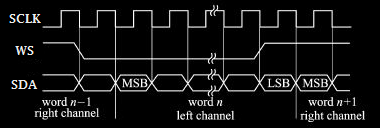

下图所示是I2S总线时序图。

图 1. I2S总线时序图

触发类型

在触发类型下拉菜单中选择“I2S”，进行I2S触发配置。

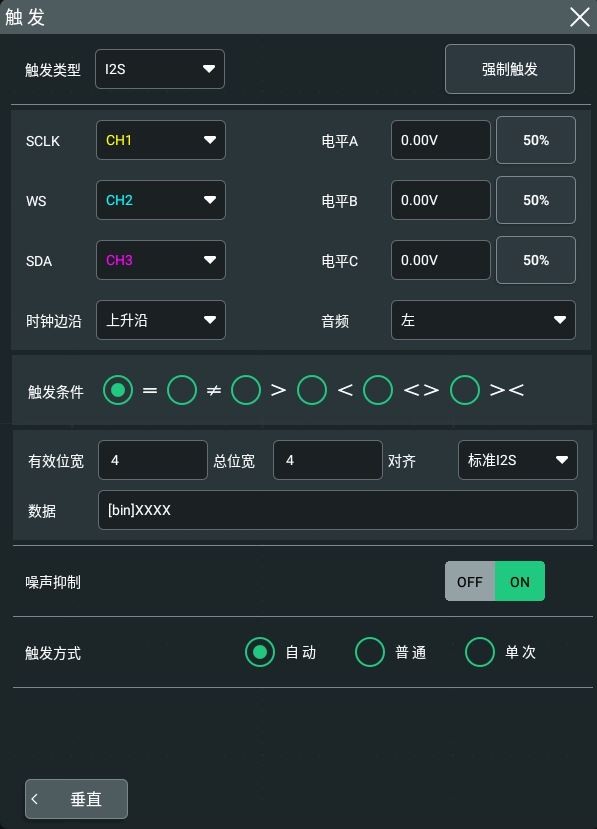

图 2. I2S触发配置菜单

此时，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

点击 SCLK 、WS 和 SDA 选择CH1-CH4分别为串行时钟线（SCLK）、帧时钟线（WS）、串行数据线（SDA）指定信源。具体请参考触发信源一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

在时钟边沿下拉菜单中选择所需的时钟边沿类型。

点击音频下拉菜单选择音频通道（左、右、任意），即左通道数据、右通道数据或任意通道数据。

点击触发条件键选择所需的触发条件。

=：通道的数据值等于设置的数据值时触发。点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
≠：通道的数据值不等于设置的数据值时触发。点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
>：通道的数据值大于设置的数据值时触发。点击数据下限键，弹出“格式”界面，设置数据位下限。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
<：通道的数据值小于设置的数据值时触发。点击数据上限键，弹出“格式”界面，设置数据位上限。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
< >：通道的数据值小于设置的数据上限且大于设置的数据下限时触发。点击数据上限键和数据下限键，弹出“格式”界面，分别设置数据位上限和下限。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
> <：通道的数据值大于设置的数据上限且小于设置的数据下限时触发。点击数据上限键和数据下限键，弹出“格式”界面，分别设置数据位上限和下限。设置方法请参考I2C触发（选件）一节中介绍的相关内容。

点击有效位宽，通过弹出的数字键盘设置有效位宽。取值范围为4至32。

有效位宽小于或等于总位宽。

点击总位宽，通过弹出的数字键盘设置总位宽。取值范围为4至32。

点击对齐下拉菜单选择数据信号对齐方式。

标准I2S：首先发送每个采样数据的MSB（Most Significant Bit，最高有效位），最后发送LSB（Least Significant Bit，最低有效位）。MSB显示在SDA行中，在WS转换的边沿之后的一个位时钟处。
左对齐：数据传输（首先传输MSB）从WS转换的边沿开始。
右对齐：数据传输（首先传输MSB）与WS转换右对齐。

在触发方式菜单中选择自动、普通或单次。具体请参考触发方式一节中的介绍。

该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制一节中的介绍。

电平A

设置SCLK的触发电平。点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮调整指定触发电平值。也可以在弹出的数字键盘上设置触发电平。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
电平B

设置WS的触发电平。点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮调整指定触发电平值。也可以在弹出的数字键盘上设置触发电平。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
电平C

设置SDA的触发电平。点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮调整指定触发电平值。也可以在弹出的数字键盘上设置触发电平。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
