LIN触发（选件）

DS70000示波器可在LIN信号的同步场上触发，也可在指定的标识符、数据或帧上触发。

LIN总线数据帧格式如下图所示。

图 1. LIN总线数据帧格式

触发类型

在触发类型下拉菜单中选择“LIN”，进行LIN类型触发配置。

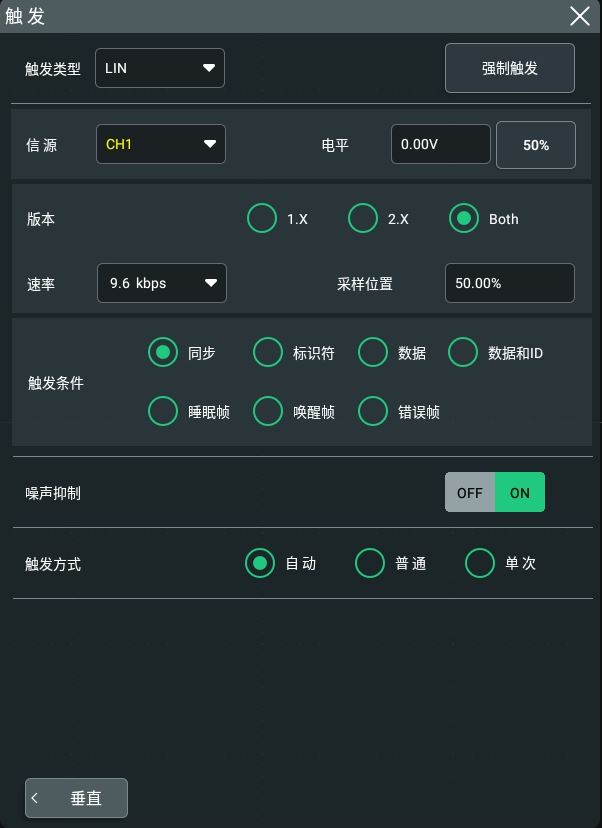

图 2. LIN触发配置菜单

此时，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

点击信源下拉列表选择CH1-CH4为指定信源。具体请参考触发信源一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

在版本菜单中选择与被测信号相匹配的协议版本，可选1.X、2.X和Both。

点击速率下拉菜单，在弹出的子选项中选择预设定的速率。可选择的速率包括1.2 kbps、2.4 kbps、4.8 kbps、9.6 kbps和19.2 kbps等。

采样点为位时间内的点，示波器在该点对位电平进行采样。采样点用“位开始至采样点的时间”与“位时间”的百分比表示，如下图所示。

图 3. 采样点

点击采样位置，通过弹出的数字键盘进行设置。可调范围为10%至90%。

点击触发条件键选择所需的触发条件。

同步：在同步场（Sync Field）的最后一位触发。
标识符：当查找到与预设标识符相等的标识符时触发。

点击 ID，通过弹出的数字键盘设置ID的值。
数据：当查找到满足预设条件的数据时触发。
- 点击位组长度，通过弹出的数字键盘设置位组长度。可设范围为1至8。
- 点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
数据和ID：当查找到与预设标识符相等的标识符且满足预设条件的数据时触发。
- 点击位组长度，通过弹出的数字键盘设置位组长度。可设范围为1至8。
- 点击 ID，通过弹出的数字键盘设置ID的值。
- 点击数据键，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发（选件）一节中介绍的相关内容。
睡眠帧：当查找到睡眠帧时触发。
唤醒帧：当查找到唤醒帧时触发。
错误帧：在指定类型的错误帧上触发。点击错误类型下拉菜单选择错误类型：同步、奇偶校验或校验和。

在触发方式菜单中选择自动、普通或单次。具体请参考触发方式一节中的介绍。

该触发类型下的触发参数：噪声抑制，具体请参噪声抑制一节中的介绍。

点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮调整指定触发电平值。也可以在弹出的数字键盘上设置触发电平。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
