在手动光标模式下，可以通过手动调整光标，测量指定信源波形在当前光标处的值。若光标类型、测量信源等参数的设置不同，使用光标测量得到的结果也不同。

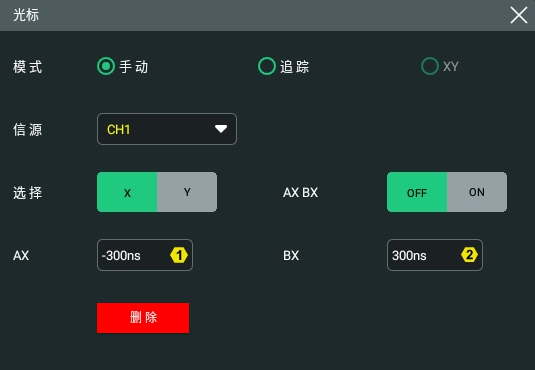

进入 光标 菜单，在 模式 项目中选择 手动，进入手动光标测量功能设置。测量结果显示在屏幕右侧的结果窗口中。改变光标位置时，测量结果将实时改变。
选择测量源
在 信源 项的下拉菜单中，可选的信源通道为无、CH1~CH4或Math1~Math4。
选择指定通道作为信源后，该通道会自动打开。
选择光标类型
点击 选择 项，选择光标类型。
-
X：X光标为一条垂直实线（光标A）和一条垂直虚线（光标B），通常用于测量时间参数，测量结果包括AX、BX、∆X和1/∆X。
-
Y：Y光标为一条水平实线（光标A）和一条水平虚线（光标B），通常用于测量电压参数，测量结果包括AY、BY和∆Y。
调节光标位置
-
选择光标类型为“X”时，您可以调整X光标的位置。
-
点击 AX 项的输入框，通过弹出的数字键盘设置光标A（X光标）的水平位置。水平坐标代表时间，设置值单位与水平单位一致。可调范围为屏幕显示范围。
-
点击 BX 项的输入框，通过弹出的数字键盘设置光标B（X光标）的水平位置。水平坐标代表时间，设置值单位与水平单位一致。可调范围为屏幕显示范围。
-
点击 AX BX 项开关，可使能（ON）或关闭（OFF）同时调整光标A和B（X光标）的水平位置功能。使能此功能后，光标A和B（X光标）之间的水平间距保持不变。
-
-
选择光标类型为“Y”时，您可以调整Y光标的位置。
-
点击 AY 项的输入框，通过弹出的数字键盘设置光标A（Y光标）的垂直位置。垂直坐标代表电压，设置值单位与垂直单位一致。
-
点击 BY 项的输入框，通过弹出的数字键盘设置光标B（Y光标）的垂直位置。垂直坐标代表电压，设置值单位与垂直单位一致。
-
点击 AY BY 项开关，可使能（ON）或关闭（OFF）同时调整光标A和B（Y光标）的垂直位置功能。使能此功能后，光标A和B（Y光标）之间的垂直间距保持不变。
-
您也可以使用仪器前面板右侧的多功能旋钮
进行光标位置调节，多功能旋钮的设置请参见前面板介绍
。
测量实例

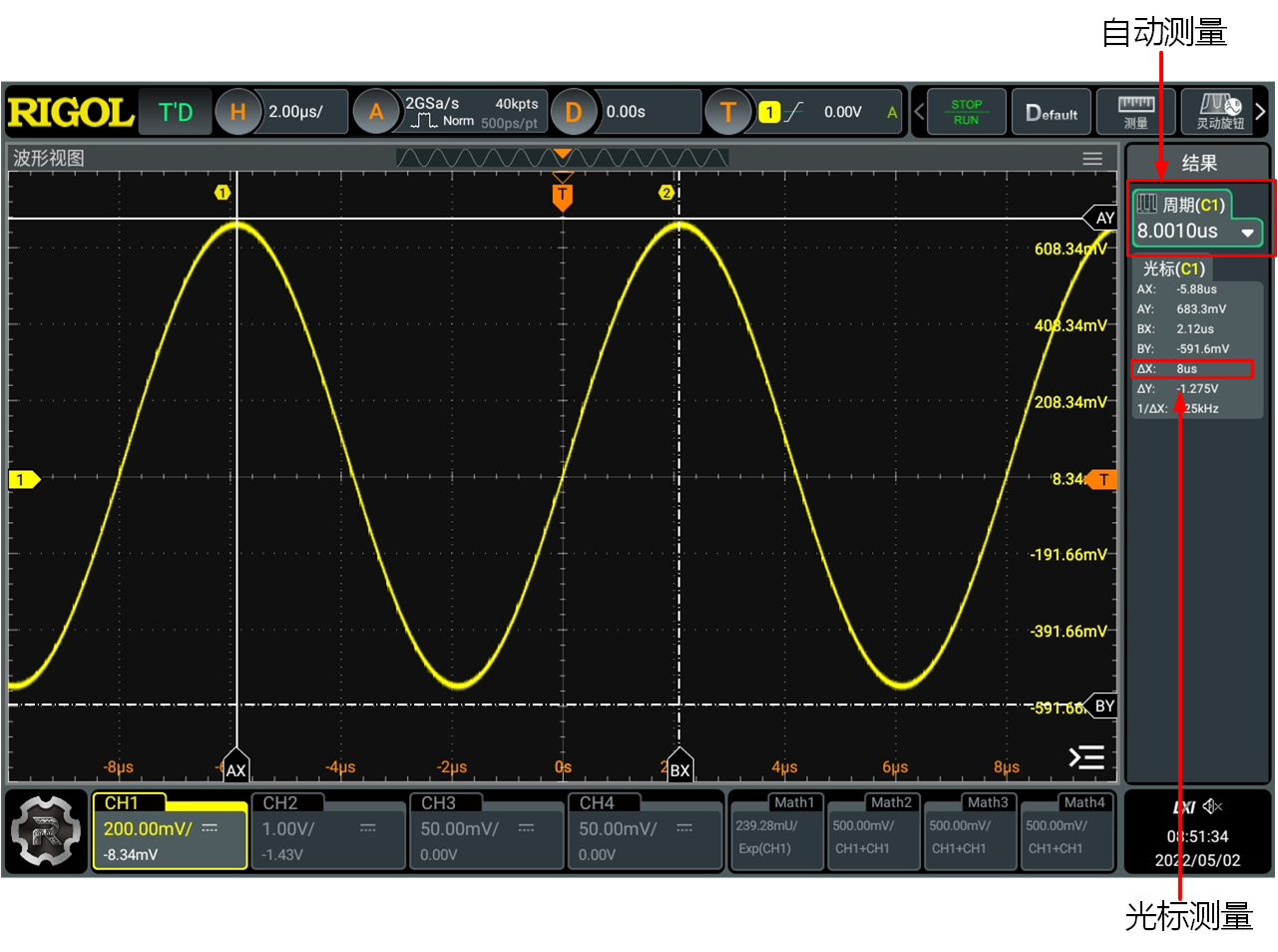

分别使用手动测量功能（光标）和自动测量功能测量一个正弦波的周期，测量结果均为8 μs。
关闭光标测量
当光标测量打开时，您可通过以下方法关闭光标测量：
-
在 光标 菜单中，点击 删除 按钮，可关闭光标测量。
-
在屏幕右侧的结果显示窗口中，点击光标标签，在弹出的菜单中点击 清除测量 可关闭光标测量。
-
在屏幕右侧的结果显示窗口中，向右拖动光标标签，可快速关闭光标测量。
-
按下前面板的
按键，可关闭光标测量。
