使用光标可以测量所选波形的X轴值(如时间)和Y轴值(如电压)。使用光标测量前,请将信号连接至示波器并获得稳定的显示。光标测量功能提供如下两种光标。

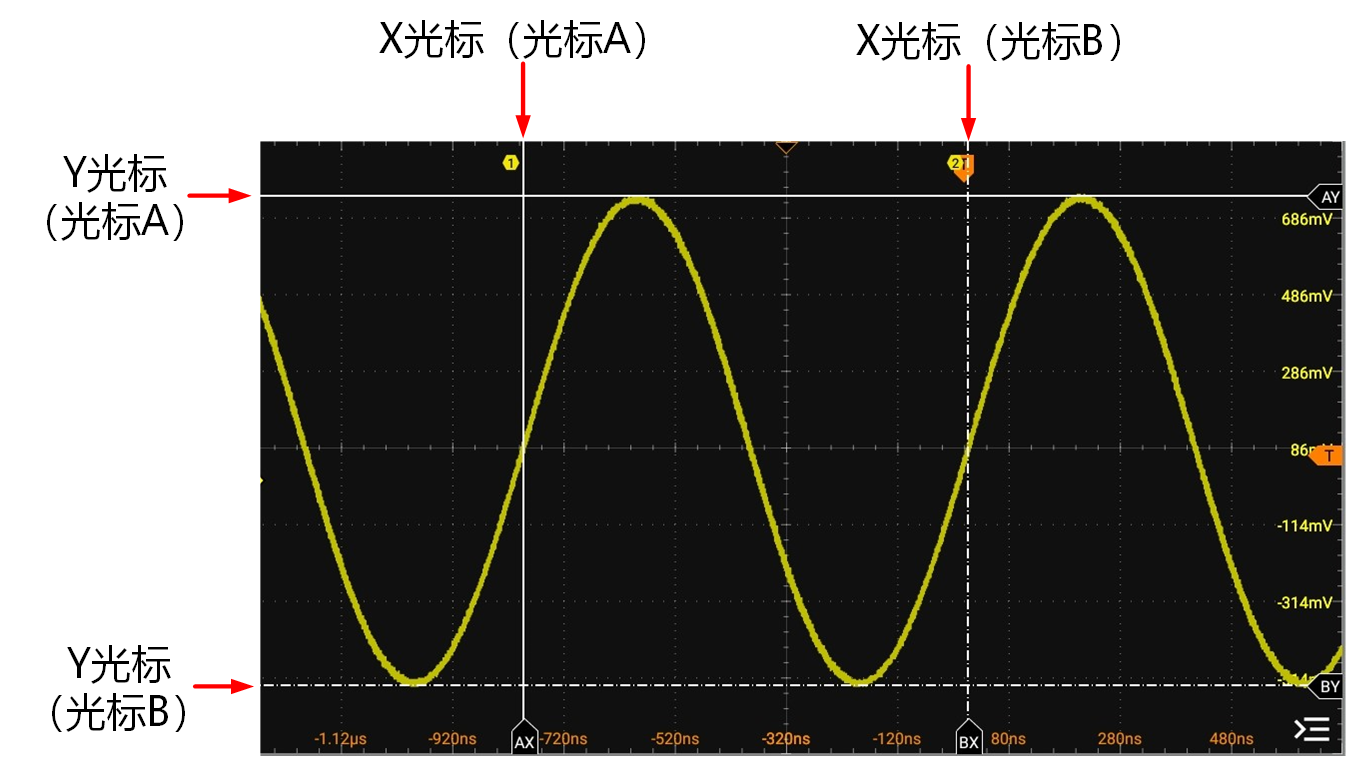

X光标
X光标是用于水平调整的垂直实/虚线,可以用于测量时间(s)和频率(Hz)。
光标A是垂直实线(屏幕底部显示 ),光标B是垂直虚线(屏幕底部显示 )。
在XY光标模式中,X光标用于测量信源X的波形幅度。
Y光标
Y光标是用于垂直调整的水平实/虚线,可以用于测量幅度(与信源通道幅度单位一致)。
光标A是水平实线(屏幕右侧显示 ),光标B是水平虚线(屏幕右侧显示 )。
在XY光标模式中,Y光标用于测量信源Y的波形幅度。
您可通过以下方式打开光标测量:
点击屏幕左下方的导航图标 > 光标,打开光标测量。
点击屏幕右上方工具栏中的 光标,打开光标测量。
按下前面板 按键,打开光标测量。
测量结果显示在屏幕右侧的“结果”窗口中,如下图所示。
AX:光标A处的X值。
AY:光标A处的Y值。
BX:光标B处的X值。
BY:光标B处的Y值。
∆X:光标A和B的水平间距。
∆Y:光标A和B的垂直间距。
1/∆X:光标A和B的水平间距的倒数。
点击光标测量结果窗口,可在弹出的菜单中选择 清除测量 或 测量设置。
点击 清除测量 会关闭光标测量并清除当前的光标测量结果。
点击 测量设置,会弹出“光标”菜单,在菜单中可选择手动、追踪、XY测量模式。
