在追踪光标模式下，可以调节两个光标（光标A和光标B）分别测量两个不同信源的X值和Y值。水平/垂直移动光标时，该标记会自动在波形上定位，水平/垂直扩展或压缩波形时，该标记会跟踪最后一次调节光标时所标记的点。

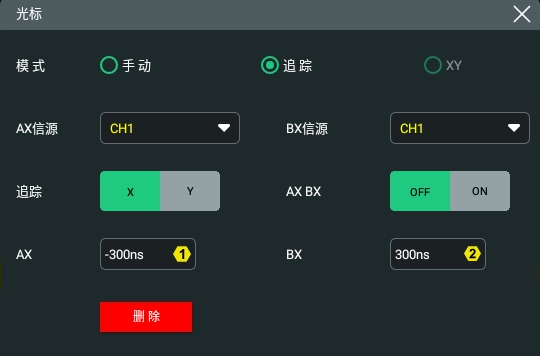

进入 光标 菜单，在 模式 项目中选择 追踪，进入追踪光标测量功能设置。测量结果显示在屏幕右侧的结果窗口中。
选择测量源
-
通过 AX信源 项下拉菜单，可选的信源通道包括无、CH1~CH4或Math1~Math4。
-
通过 BX信源 项下拉菜单，可选的信源通道包括无、CH1~CH4或Math1~Math4。
选择指定通道作为信源后，该通道会自动打开。
选择追踪光标
点击选择 追踪 项“X”或“Y”为当前追踪光标。默认为“X”。
-
X：调整X光标时，AY、BY光标会分别自动追踪AX、BX光标与信源波形的交点。
-
Y：调整Y光标，AX、BX光标会自动追踪AY、BY光标与其信源波形的交点。
调节光标位置
-
当追踪光标类型为“X”时，您可以调整X光标的位置。
-
点击 AX 项的输入框，通过弹出的数字键盘可设置光标A（X光标）的水平位置。可调范围为屏幕显示范围。
-
点击 BX 项的输入框，通过弹出的数字键盘可设置光标B（X光标）的水平位置。可调范围为屏幕显示范围。
-
点击 AX BX 项，可使能（ON）或关闭（OFF）同时调整光标A和B（X光标）的水平位置功能。使能此功能后，光标A和B（X光标）之间的水平间距保持不变。
-
-
当追踪光标类型为“Y”时，您可以调整Y光标的位置。
-
点击 AY 项的输入框，通过弹出的数字键盘可设置光标A（Y光标）的垂直位置。
-
点击 BY 项的输入框，通过弹出的数字键盘可设置光标B（Y光标）的垂直位置。
-
点击 AY BY 项，可使能（ON）或关闭（OFF）同时调整光标A和B（Y光标）的垂直位置的功能。使能此功能后，光标A和B（Y光标）之间的垂直间距保持不变。
-
进行光标位置调节，多功能旋钮的设置请参见前面板介绍 。测量实例
AX信源 设置为CH1，BX信源 设置为CH2，追踪 设为“X”。

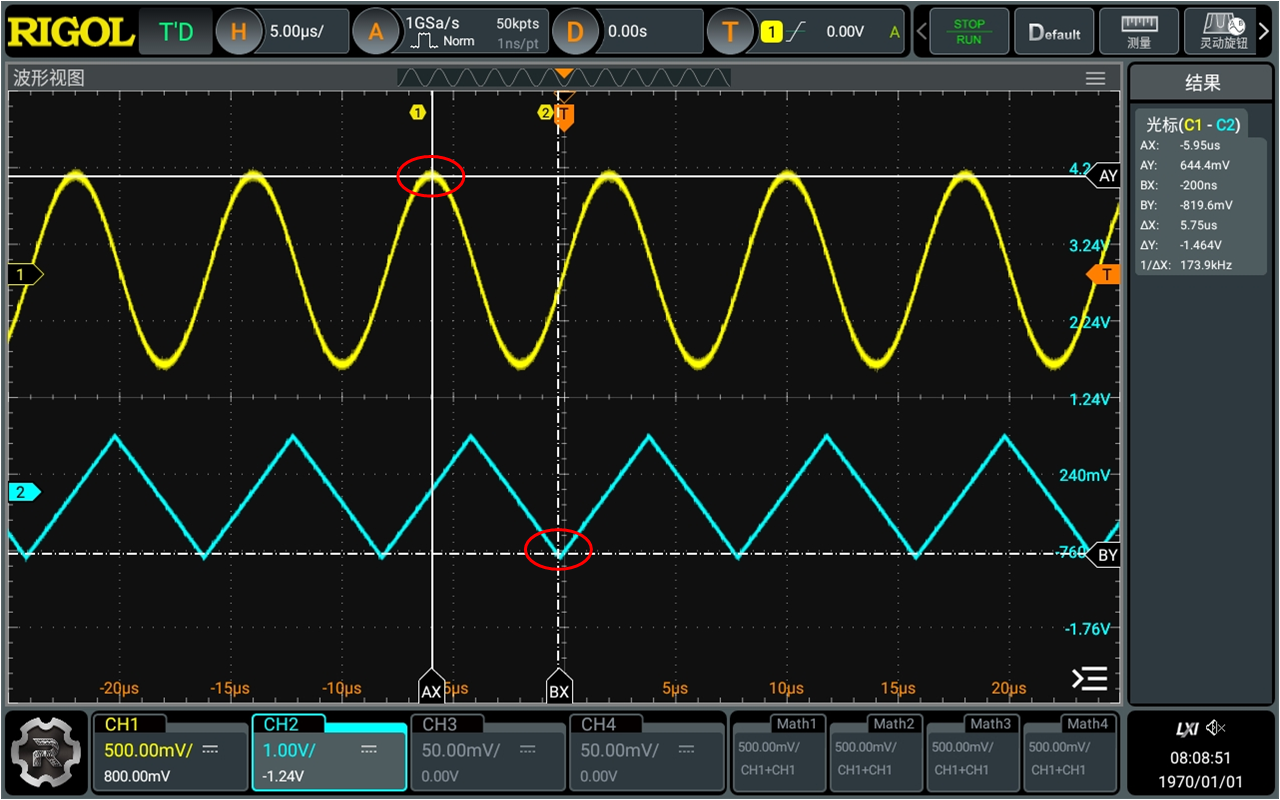

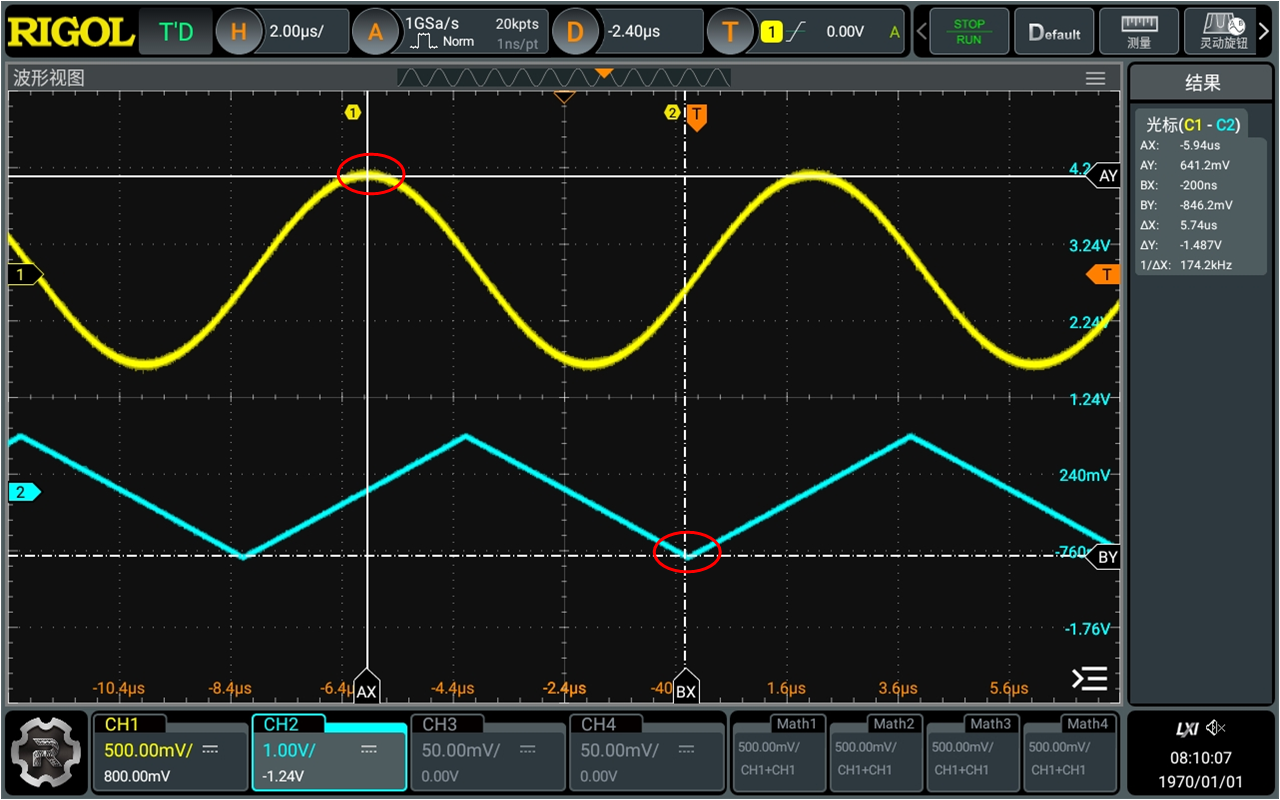

当调整AX光标位置，AY光标会自动追踪AX光标与信源波形（CH1）的交点；调整BX光标位置，BY光标会自动追踪BX光标与信源波形（CH2）的交点。测量结果显示在“结果”中，如图 2 所示。然后水平扩展波形，可以发现光标会跟踪所标记的点，如图 3 所示。
关闭光标测量
当光标测量打开时，您可通过以下方法关闭光标测量：
-
在 光标 菜单中，点击 删除 按钮，可关闭光标测量。
-
在屏幕右侧的结果显示窗口中，点击光标标签，在弹出的菜单中点击 清除测量 可关闭光标测量。
-
在屏幕右侧的结果显示窗口中，向右拖动光标标签，可快速关闭光标测量。
-
按下前面板的
按键，可关闭光标测量。
