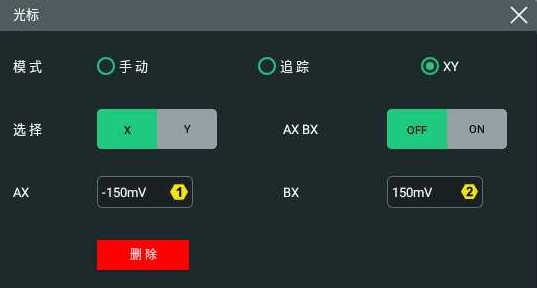

进入 光标 菜单，在 模式 项目中选择 XY，进入XY光标测量功能设置。测量结果显示在屏幕右侧的结果窗口中。
XY光标模式在默认情况下不可选，仅当XY窗口打开时可选。XY窗口的打开方式请参见打开XY窗口 。
调节光标位置
-
点击设置 选择 项为“X"，可设置X光标位置。
-
点击 AX 项的输入框，通过弹出的数字键盘设置光标AX的位置。
-
点击 BX 项的输入框，通过弹出的数字键盘设置光标BX的位置。
-
点击选择 AX BX 项为“ON”，可同时调节光标A处的X值和光标B处的X值。
-
-
点击设置 选择 项为“Y"，可设置Y光标位置。
-
点击 AY 项的输入框，通过弹出的数字键盘设置光标AY的位置。
-
点击 BY 项的输入框，通过弹出的数字键盘设置光标BY的位置。
-
点击选择 AY BY 项为“ON”，可同时调节光标A处的Y值和光标B处的Y值。
-
您也可以使用仪器前面板右侧的多功能旋钮
进行光标位置调节，多功能旋钮的设置请参见前面板介绍
。调节过程中测量结果将实时变化，可调节范围限制在屏幕范围内。
关闭光标测量
当光标测量打开时，您可通过以下方法关闭光标测量：
-
在 光标 菜单中，点击 删除 按钮，可关闭光标测量。
-
在屏幕右侧的结果显示窗口中，点击光标标签，在弹出的菜单中点击 清除测量 可关闭光标测量。
-
在屏幕右侧的结果显示窗口中，向右拖动光标标签，可快速关闭光标测量。
-
按下前面板的
按键，可关闭光标测量。
