搜索功能

搜索功能可搜索波形特定边沿和脉宽事件,并使用小倒三角()沿着波形刻度线的顶部标记这些事件。您可以点击屏幕左下方的功能导航图标 > 搜索,或在导航菜单的“搜索事件”界面点击 搜索设置 进入搜索菜单,搜索菜单如下所示。

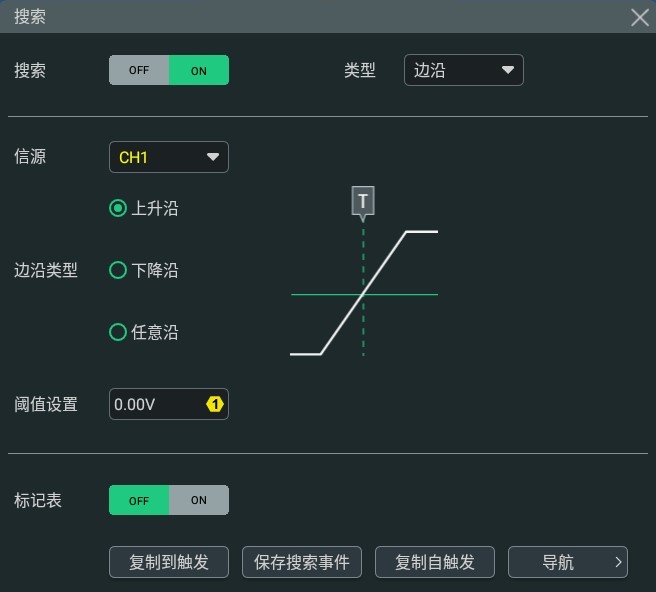

图 1. 搜索菜单

  1. 打开或关闭搜索功能

    点击 搜索 项开关,打开或关闭搜索功能。

    提示:

    打开搜索功能会自动打开延迟扫描

  2. 选择搜索类型并进行设置

    点击 类型 下拉菜单,可选择搜索类型为“边沿”或“脉宽”。点击 信源 下拉菜单,选择搜索的信源。

    • 边沿搜索:搜索类型选择“边沿”后可设置边沿类型,边沿类型的设置请参考“边沿触发 ”的相关介绍。您可以点击 阈值设置 输入框,通过弹出的数字键盘对阈值进行设置,也可以旋转对应的多功能旋钮设置此值。
    • 脉宽触发搜索:搜索类型选择“脉宽”后可设置搜索条件,脉宽搜索条件的设置请参考“脉宽触发 ”的相关介绍。点击 阈值设置 输入框,通过弹出的数字键盘对阈值进行设置,也可以旋转对应的多功能旋钮设置此值。
  3. 复制触发

    • 复制到触发

      点击 复制到触发,将选定的搜索类型的设置复制到相同的触发类型。例如,若当前搜索类型是“边沿”,点击 复制到触发 可将边沿搜索设置复制到“边沿触发 ”设置中。

    • 复制自触发

      点击 复制自触发,将选定的搜索类型的触发设置复制到搜索设置中。例如,若当前触发类型是“边沿触发”,点击 复制自触发 可将边沿触发设置复制到“边沿”搜索设置中。

      注:

      若选择“复制自触发”功能,需首先设置搜索类型,然后才能从触发菜单中将相应的触发类型设置进行复制。

  4. 打开或关闭标记表

    点击 标记表 项右侧的开关,可以选择打开(ON)或关闭(OFF)标记表显示,打开标记表后的界面如下图所示。标记表中列出的是当前波形视图中所显示波形的标记事件,缩放或调整波形,标记表中的事件会发生变化。您可对标记表进行如下操作:

    • 在采集停止(STOP模式)时点击标记表中的任意行可选中对应事件,选中事件的倒三角标记变为红色()。

    • 点击标记表右上方的 图标打开搜索菜单。

    • 长按事件表上方灰色标题栏可拖动并调整窗口位置。

    • 点击标记表右上方的图标 关闭标记表。

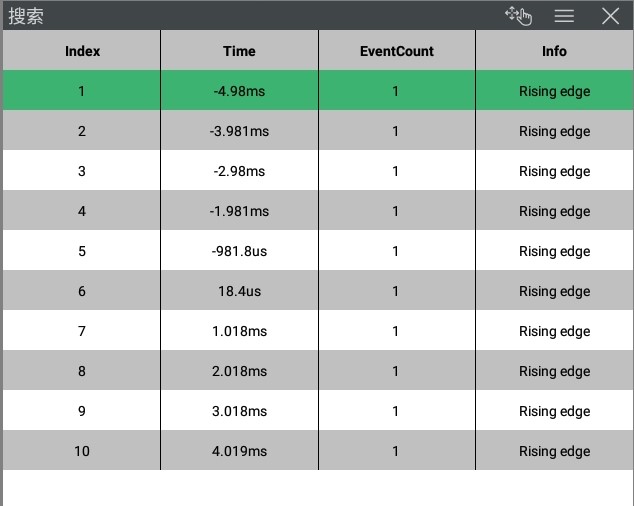

    图 2. 标记表显示

  5. 导航

    点击 导航 跳转到导航界面,您可以使用导航功能 的搜索事件导航模式进行导航。

  6. 保存搜索事件

    用户可以将事件的标记数据以“*.csv”格式保存到仪器内部存储器或外部U盘中。

    点击 保存搜索事件,进入文件保存界面。请参考“保存文件 ”一章中的相关说明,将事件的标记数据保存到内部或外部存储器中。

    注:

    本系列示波器仅支持FAT32格式的Flash型U盘。
